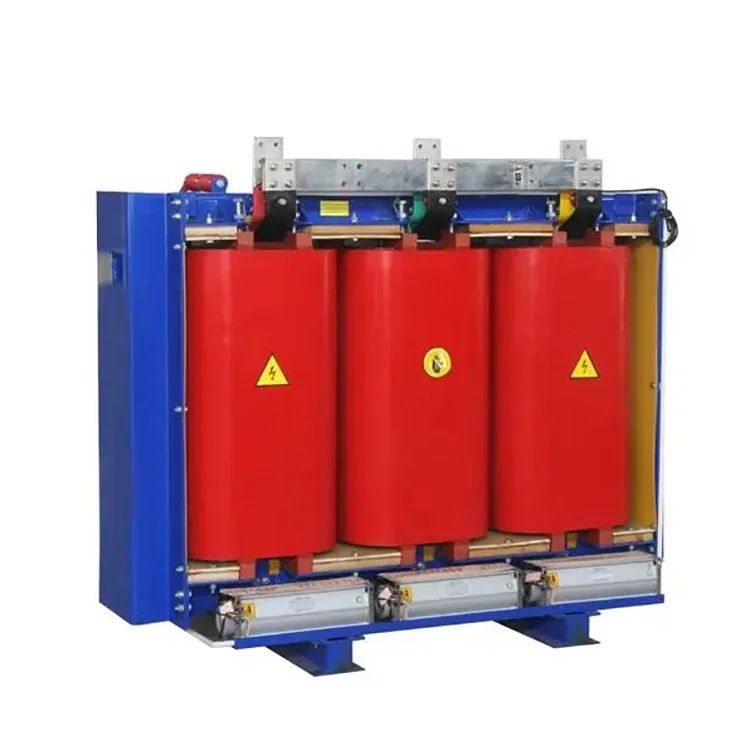

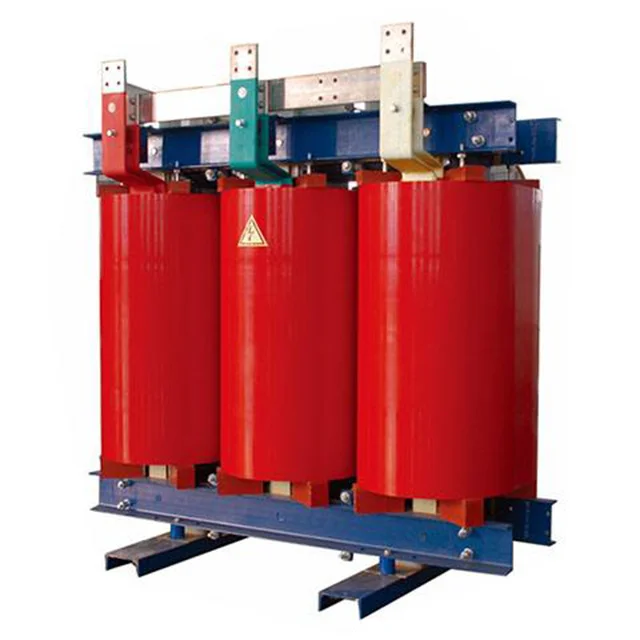

SCB9 1600 KVA 10kV Torrtyp Krafttransformator

I moderna kraftdistributionsnätverk är valet av rätt transformator avgörande för säkerhet, effektivitet och långsiktig tillförlitlighet. För kommersiella komplex, industrianläggningar och höghus har SCB9 1600 kVA 10 kV krafttransformator av torr typ blivit en industristandard. På Wenzhou Xifa Electrical Equipment Co., Ltd. är vi specialiserade på att tillverka högpresterande krafttransformatorer av torr typ som uppfyller de strikta kraven från dagens elnät. Denna transformator är designad för inomhusinstallationer där brandsäkerhet och miljömässig renhet är viktigast. Till skillnad från oljenedsänkta transformatorer innehåller krafttransformatorn SCB9 1600 kVA 10kV torrtyp ingen kylolja, vilket eliminerar risken för läckage, brand eller explosion.

Skicka förfrågan

Produktbeskrivning

Arbetsprincipen för en SCB9 1600 kVA 10kV krafttransformator av torr typ baseras på lagen om elektromagnetisk induktion. När en växelström flyter genom transformatorns primärlindning genererar den ett föränderligt magnetfält i järnkärnan. Enligt Faradays lag om elektromagnetisk induktion, inducerar detta föränderliga magnetfält en elektromotorisk kraft (EMF) i sekundärlindningen, vilket gör spänningsomvandling. Speciellt:

Primärlindningsström genererar ett magnetfält: När ström flyter genom primärlindningen producerar den ett växelmagnetiskt fält, vilket skapar ett magnetiskt flöde i järnkärnan.

Magnetiskt flöde inducerar spänning i sekundärlindningen: Detta magnetiska flöde överförs till sekundärlindningen genom järnkärnan, vilket genererar en elektromotorisk kraft i sekundärlindningen, som i sin tur producerar en utspänning.

Spänningsomvandling: Genom att justera varvförhållandet mellan primär- och sekundärlindningarna kan olika spänningsomvandlingar uppnås. I en SCB9 1600 kVA 10kV krafttransformator av torr typ är varvförhållandet fast. Konstruktören kommer att bestämma ett lämpligt varvförhållande baserat på kapaciteten och primärspänningen.

Värmeavledningsprincip: Eftersom SCB9 1600 kVA 10 kV krafttransformatorer av torr typ inte använder olja som kylmedium, är de beroende av luftcirkulation för att avleda värme från lindningarna och järnkärnan. Av denna anledning är SCB9 1600 kVA 10kV krafttransformatorer av torr typ i allmänhet utformade med ventilationsöppningar och kylflänsar, vilket möjliggör värmeavledning genom naturlig luftkonvektion.

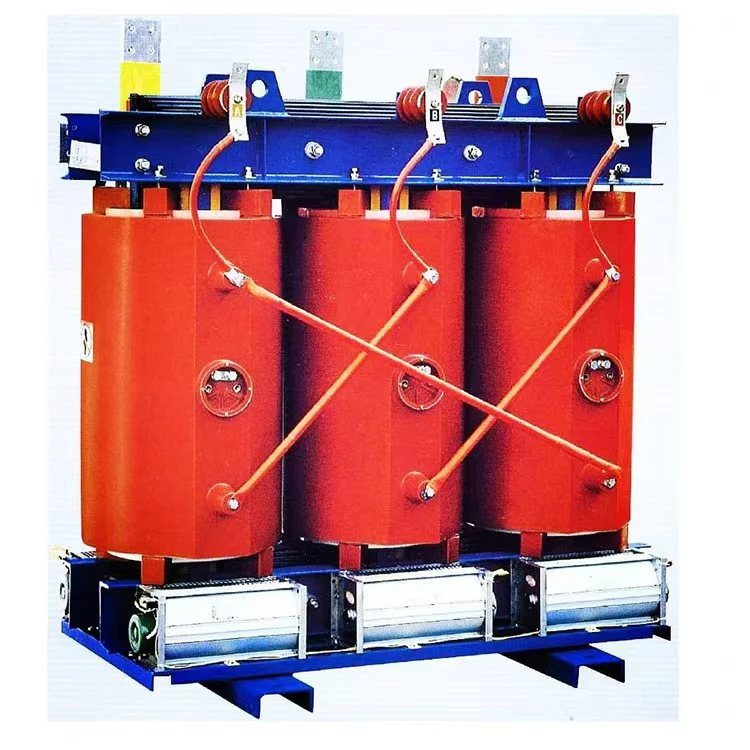

Scb9 1600 Kva 10kv Dry Type Power Transformer

Produktparametrar:

Namn	SCB9 1600 kVA 10kV krafttransformator av torr typ
Nominell kapacitet	1600kva
Primär spänning	10KV
Sekundär spänning	0,4/0,415 kV
Isoleringsmaterial	Gjuten harts
Vektor grupp	Dyn11 Yyn0
Obelastningsförlust (P0)	1200±15 %
Lastförlust (Pk) @ 120°C	6200±15 %
Impedansspänning (Storbritannien)	4 %
Isoleringsklass	KLASS F eller H
Kylningsmetod	ONAF ONAF
Partiell urladdning	Mindre än 10 st
inhägnad	Med (IP20, Kallvalsat stål eller Rostfritt stål)/utan

Produktens eftermarknadsservice

Under de 20 års erfarenhet av transformatortillverkning vid Wenzhou Xifa Electrical Equipment Co., Ltd. har vi inte haft ett enda efterförsäljningsfall orsakat av kvalitetsproblem. Så länge som transformatorn fungerar under normala belastningsförhållanden är dess livslängd 25 till 30 år

Om det inte finns någon långvarig överbelastning har vår SCB9 1600 kVA 10kV torrtyp krafttransformator en garantiperiod på 2 år. Om någon onormal situation uppstår med transformatorn är våra ingenjörer också tillgängliga dygnet runt för att tillhandahålla onlinevägledningstjänster.
