Koppar 160 KVA 6,6kV 440V Torrtyp Step Down Transformator

För industriella och kommersiella applikationer som kräver pålitlig spänningsomvandling, erbjuder koppar 160 kVA 6,6 kV 440 V nedtrappningstransformatorn av torrtyp tillverkad av Wenzhou Xifa Electrical Equipment Co., Ltd., exceptionell effektivitet, säkerhet och långtidsprestanda. Denna transformator sänker mellanspänningen 6,6 kV till lågspänningen 440 V, vilket gör den idealisk för att driva tunga maskiner, motorkontrollcenter och distributionspaneler i fabriker, gruvor och utländska projekt.
Till skillnad från oljefyllda enheter eliminerar koppar 160 kVA 6,6 kV 440 V torr typ av steg-down transformatordesign brandrisker och inneslutningskrav, medan kopparlindningar ger överlägsen ledningsförmåga och termisk prestanda.

Skicka förfrågan

Produktbeskrivning

Ledningsmetoden för koppar 160 kVA 6,6 kV 440V torr typ avtrappningstransformator

Kortslut transformatorns ingångs- och utgångsterminaler och använd sedan en megohmmeter för att testa isolationsresistansen mellan de kortslutna terminalerna och jordledningen. Vid användning av en 1000V megohmmeter bör motståndsvärdet vara större än 2 MΩ.

Tvärsnittet av in- och utgångsströmkablarna bör uppfylla de aktuella klassificeringskraven. Det rekommenderas att konfigurera strömtätheten till 2–2,5 A per mm².

Anslut de trefasiga in- och utgångsströmledningarna i enlighet med samlingsskenornas färger på transformatorplintblocket: gul till fas A, grön till fas B och röd till fas C. Nollledaren ska anslutas till koppar 160 kVA 6,6 kV 440V torrtyp nedtrappningstransformatorns nolluttag. Jordledningen ska anslutas till transformatorhöljet. Kontrollera in- och utgångsledningarna för att säkerställa att de är korrekta.

Aktivera först koppar 160 kVA 6,6 kV 440 V nedtrappningstransformator av torr typ under obelastade förhållanden, observera och mät om ingångs- och utgångsspänningarna uppfyller kraven. Kontrollera samtidigt om det finns några onormala förhållanden inuti enheten, såsom ovanliga ljud, ljusbågar, konstiga lukter etc. Om något avvikande upptäcks, koppla omedelbart bort strömförsörjningen.

När tomgångstestet har slutförts och allt är normalt kan belastningen anslutas.

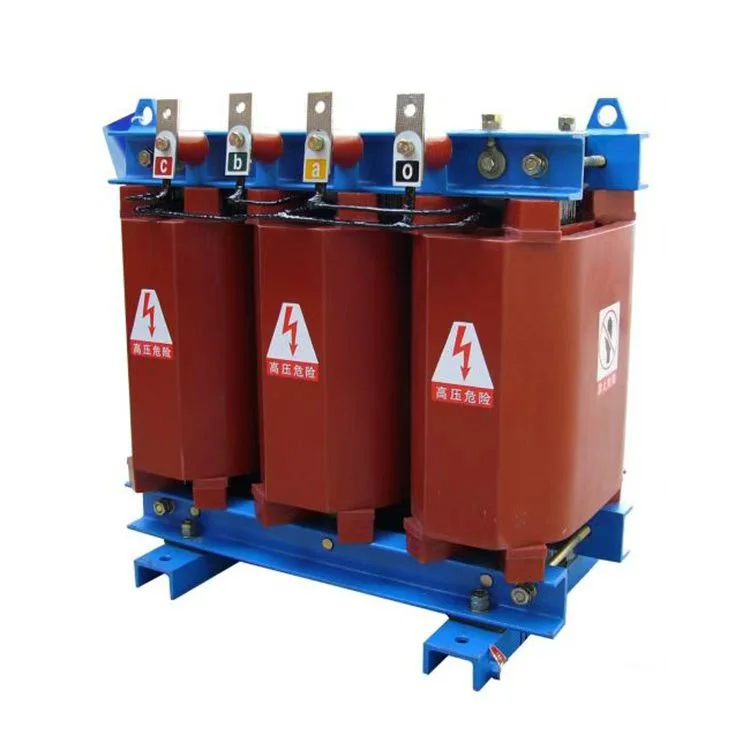

Copper 160 Kva 6 6kv 440v Dry Type Step Down Transformer

Produktparametrar:

Namn	koppar 160 kVA 6.6kV 440V torr typ nedtrappningstransformator
Nominell kapacitet	160kva
Primär spänning	6,6 KV
Sekundär spänning	0,4/0,415 kV
Isoleringsmaterial	Gjuten harts
Vektor grupp	Dyn11 Yyn0
Obelastningsförlust (P0)	Baserat på kundens krav
Lastförlust (Pk) @ 120°C	Baserat på kundens krav
Impedansspänning (Storbritannien)	6 %
Isoleringsklass	KLASS F eller H
Kylningsmetod	ONAF ONAF
Partiell urladdning	Mindre än 10 st

koppar 160 kVA 6.6kV 440V torr typ step down transformator FAQ

F: Kan denna transformator hantera 60 Hz drift?

A: Ja. Den kan designas för 50/60 Hz dubbelfrekvens. Vänligen meddela oss vid beställning.

F: Är koppar- eller aluminiumlindning bättre för 160 kVA?

S: Koppar ger lägre förluster och mindre storlek men högre kostnad. Aluminium är ekonomiskt. Vi rekommenderar koppar för kontinuerliga högbelastningscykler.

F: Vilken är den maximala höjden för standarddesign?

A: 1 000 m över havet. För högre höjder (t.ex. 2 000 m) gäller nedstämpling. Kontakta våra ingenjörer.

F: Hur lång är ledtiden?

A: Standard icke-anpassad enhet: 15–20 arbetsdagar. Med anpassade kranar/kapsling: 25–30 dagar.
