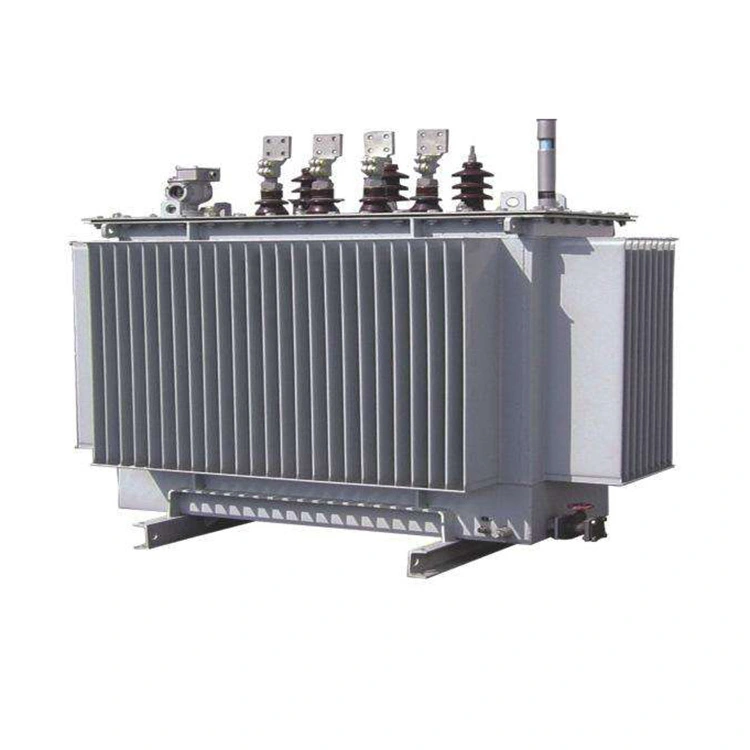

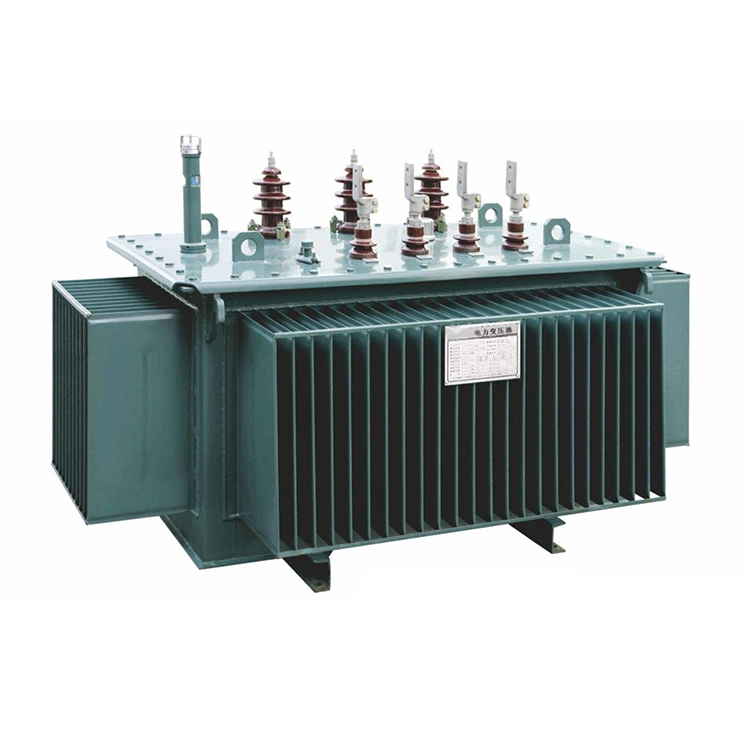

800kva amorf legeringsolja nedsänkt transformator

800kva amorf legeringsolja nedsänkt transformator är gjord av en ny typ av energibesparande material. Dess kärnmaterial‌ är tillverkat av amorf legering, med hög magnetisk permeabilitet och extremt låg hysteresförlust, vilket avsevärt kan förbättra den obelastade energieffektiviteten och uppfyller GB/T 20052 eller IEC 60076-standarderna.‌ Och dess kylningsmetod‌ är oljenedsänkt.

Den förseglade strukturen hos den 800 kva amorfa legeringsoljan nedsänkta transformatorn bidrar till fuktsäker och korrosionsbeständig, lämplig för transformatorstationer utomhus eller inomhus, med en höjd av ≤1 000 m och en temperaturökning i miljön på ≤55K.

Den största fördelen‌ med denna 800kva amorfa legeringsolja nedsänkt transformator ligger i extremt låga tomgångsförluster. Denna transformator är cirka 300–450W (jämfört med kiselstålplåt som är cirka 1000–1500W), vilket är 60 till 75 % lägre än traditionella transformatorer av kiselstålplåt. Samtidigt har den lågt ljud (≤55 till 60 dB), stark överbelastningskapacitet, lång livslängd och kan vanligtvis användas i 25 till 30 år. Kostnaden är dock högre (cirka 20% till 40% dyrare än transformatorer av samma specifikation med silikonstålplåtar).

Därför är 800kva amorf legeringsolja nedsänkt transformator lämplig för industriella, kommersiella eller kraftdistributionsscenarier med höga krav på energieffektivitet.

Teknisk parameter:

F: Varför är tomgångsförlusten för den 800 kva amorfa legeringsoljans nedsänkta transformator avsevärt lägre än för transformatorn med samma kapacitet gjord av silikonstålplåtar?

S: För det första är tjockleken på den amorfa legeringsremsan endast 20 till 30 µm, vilket är ungefär en tiondel av tjockleken för konventionella kiselstålplåtar (230 till 350 µm). Enligt förhållandet att virvelströmsförlusten är proportionell mot kvadraten på tjockleken, reduceras virvelströmsförlusten i 800 kVA-kärnan avsevärt. Samtidigt är resistiviteten hos den amorfa legeringen cirka 2,5 gånger högre än för kiselstålplåtar, vilket ytterligare försvagar den cirkulerande strömförlusten som induceras mellan skikten när det magnetiska flödet ändras.

För det andra är hysteresloopen smal och koercitiviteten låg. Den amorfa legeringen har en amorf struktur utan korngränsdefekter, och motståndet för magnetisk domänvändning är liten. Koercitiviteten är bara 1/3 till 1/5 av den för kiselstålplåtar. Detta minskar avsevärt energin som krävs för varje magnetiseringscykel och minskar hysteresförlusten avsevärt.

För det tredje är utformningen av den arbetande magnetiska flödestätheten relativt låg. För 800kva amorf legeringsolja nedsänkt transformator, är den nominella magnetiska flödestätheten vanligtvis inställd på 1,35 till 1,45 T, vilket är lägre än 1,65 till 1,75 T för silikonstålplåtar. Eftersom järnförlusten är proportionell mot kvadraten eller högre effekt av den magnetiska flödestätheten, kan en lämplig minskning av den magnetiska flödestätheten leda till en signifikant minskning av enhetsmassaförlusten.

Baserat på ovanstående mekanismer är tomgångsförlusten för en transformator med 800 kva amorf legeringsolje nedsänkt i allmänhet bara 30 % till 40 % av förlusten för en transformator med samma kapacitet med silikonstålplåtar av S13- eller S14-kvalitet. Den är särskilt lämplig för energidistributionsscenarier där utrustningen ofta är i lätt belastning eller standby.

Transformator av amorf legering i bearbetning

Utrustning

Testcenter

Transformator i frakt
