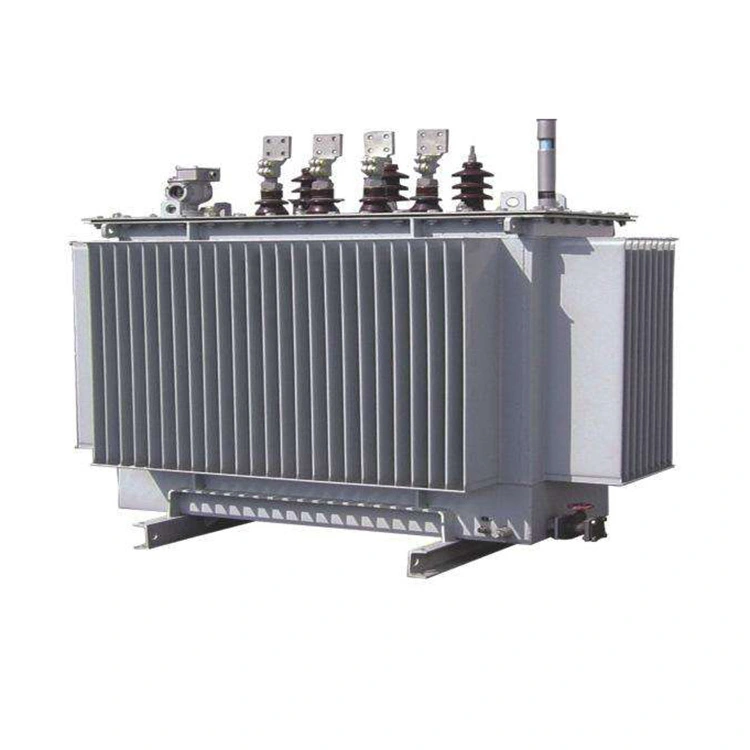

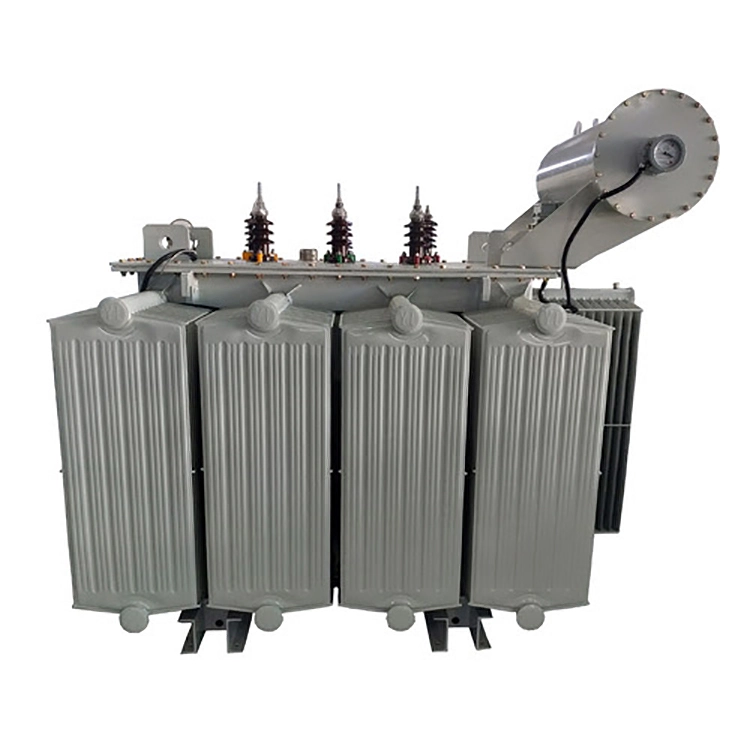

33kv 2,5 Mva oljenedsänkt amorf legeringskärntransformator

Kärnan i 33kv 2,5 mva oljenedsänkt kärntransformator av amorf legering är gjord av sluten lindning av järnbaserade amorfa legeringsremsor. Den integrerade strukturen utan laminerade luftspalter minskar hysteres och virvelströmsförluster avsevärt. Jämfört med traditionella kiselstålkärnor minskar obelastningsförlusten avsevärt. Kärnpelaren och oket är sammanfogade av epoxiglaslim, vilket gör den totala styvheten starkare och effektivt dämpar driftvibrationer och buller.

Den 33 kv 2,5 mva oljedoppade transformatorns kärna i amorf legering använder kopparledare med hög renhet och är kombinerade med en flerskiktsisoleringsprocess som är lämplig för högspänningsförhållanden. I kombination med den förbättrade spiralformen och kontinuerligt sammanflätade lindningsstrukturen fördelar den det lindnings elektriska fältet jämnt, vilket förbättrar isoleringstoleransen och motståndet mot deformation. Högspänningssidan på 33kv 2,5 mva oljenedsänkt transformator av amorf legeringskärna är utrustad med ±2×2,5 % inga excitationsspänningsreglerande kugghjul, som exakt kan anpassa sig till regleringskraven för nätspänningsfluktuationer.

Lådkroppen är formad genom integrerad svetsning av korrugerade stålplåtar. Genom att förlita sig på den adaptiva värmeväxlingsstrukturen hos det korrugerade skalet kan det uppnå effektiv naturlig cirkulationskylning av isolerande olja utan behov av en extern värmeavledningsanordning, lämplig för långvarig kontinuerlig drift. Den 33 kv 2,5 mva oljenedsänkta transformatorn i amorf legering är fylld med miljövänlig mineralisk isoleringsolja i enlighet med IEC 296-standarderna, som kombinerar utmärkt värmeledningsförmåga och isoleringsprestanda, effektivt isolerar interna spänningsförande komponenter och undviker risker för isoleringsnedbrytning.

Teknisk parameter:

Nyckelfunktioner:

1. Ultra energibesparing: Genom att använda kärnor i amorfa legeringar minskas tomgångsförlusten med cirka 70 % till 80 % jämfört med traditionella transformatorer av kiselstål av typ S9/S11. 33kv 2,5 mva oljenedsänkt transformator av amorf legering är särskilt lämplig för långtidsdrift i kraftnät och industrier på landsbygden där belastningen inte alltid är vid full kapacitet.

2. Helt förseglad underhållsfri: Oljetanken har en helt förseglad struktur för att förhindra att olja kommer i kontakt med luft, vilket förhindrar att isoleringsoljan blir fuktig och åldras. 33kv 2,5 mva oljedoppad transformator av amorf legering kan uppnå en underhållsfri livslängd på 50 år och är lämplig för tuffa utomhusmiljöer.

3.Hög tillförlitlighet: Lågspänningslindningen är lindad med kopparfolie, medan högspänningslindningen är lindad med koppartråd. Med starkt kortslutningsmotstånd och motstånd mot blixtnedslag är strukturen kompakt,

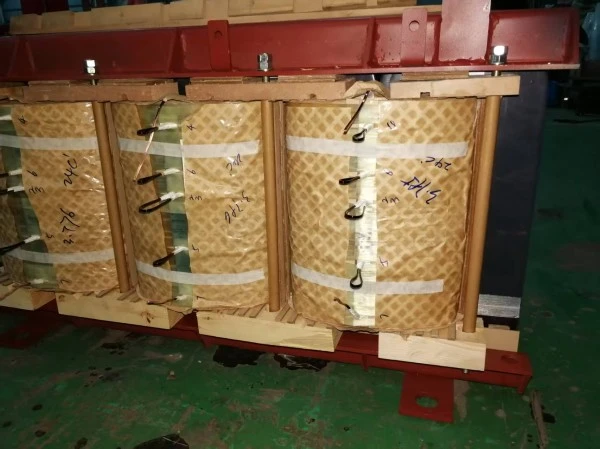

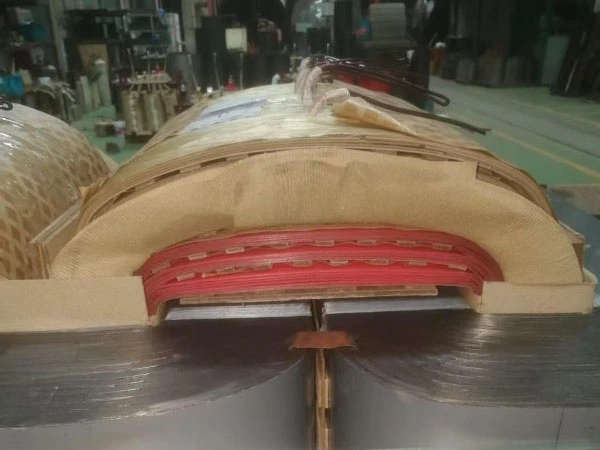

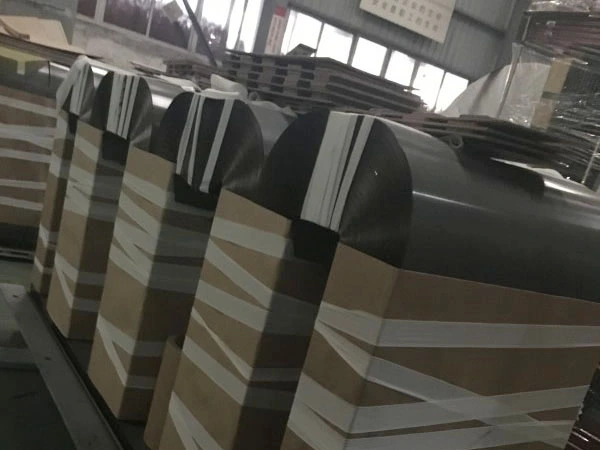

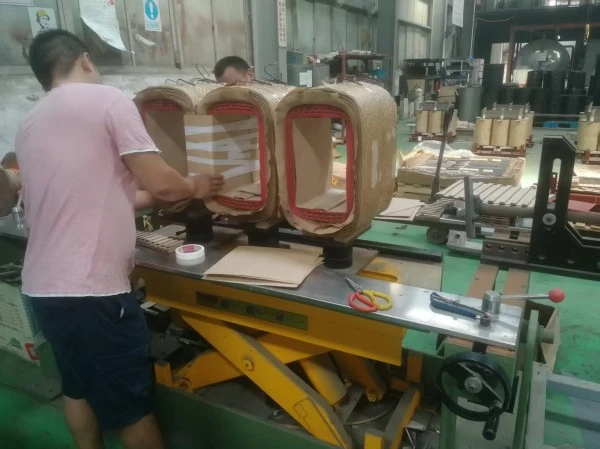

Transformator av amorf legering i bearbetning

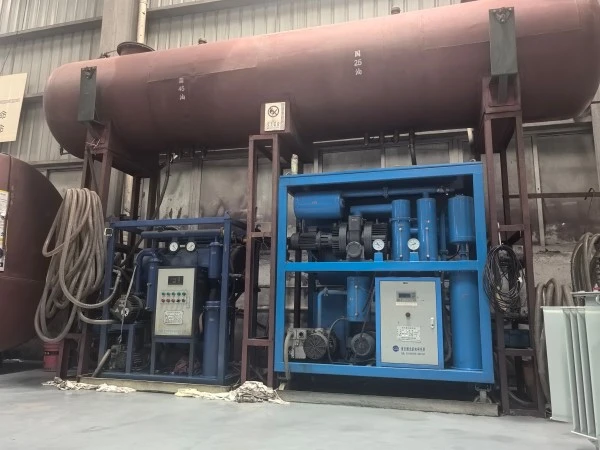

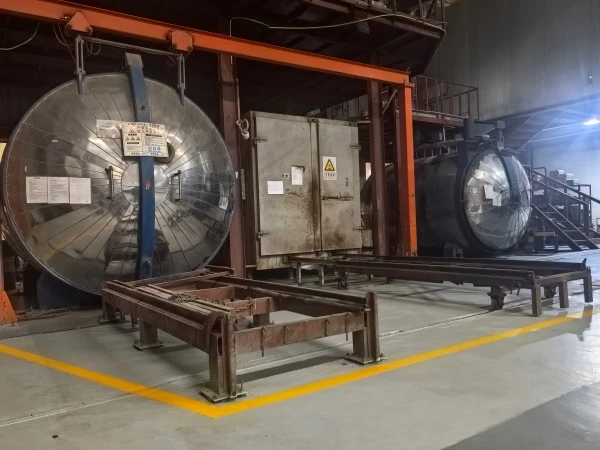

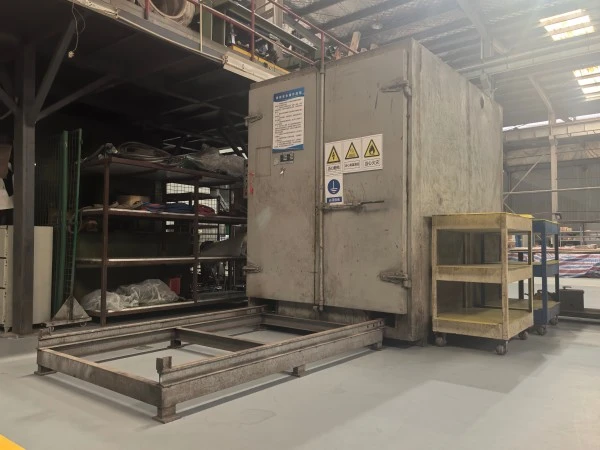

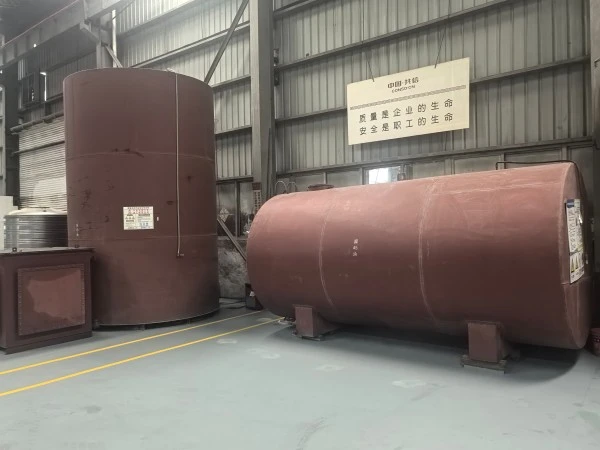

Utrustning

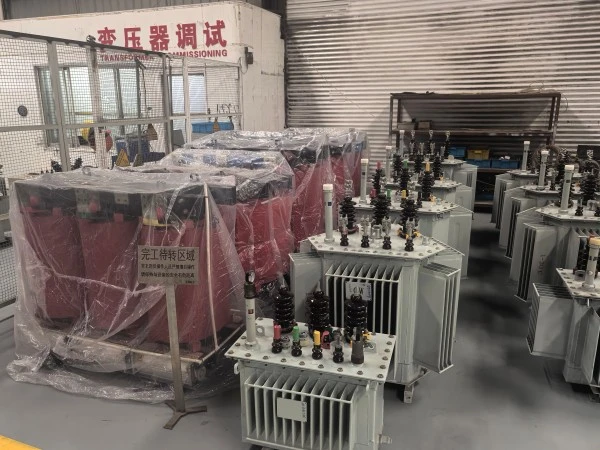

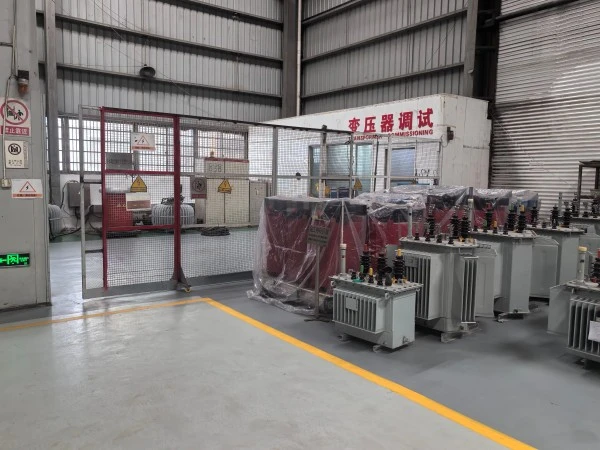

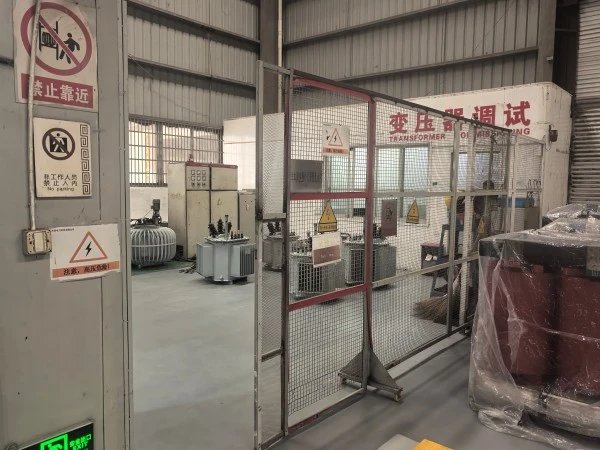

Testcenter

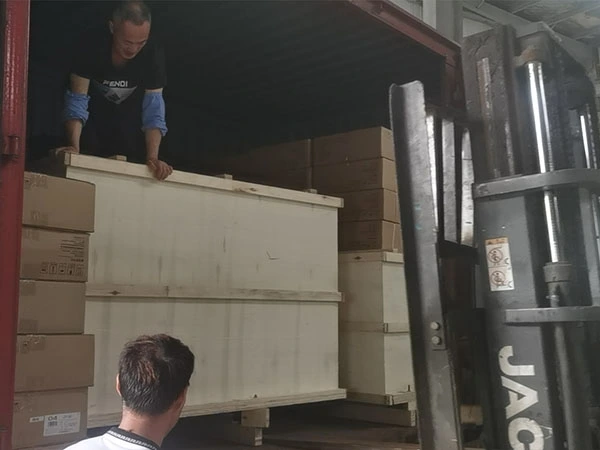

Transformator i frakt
