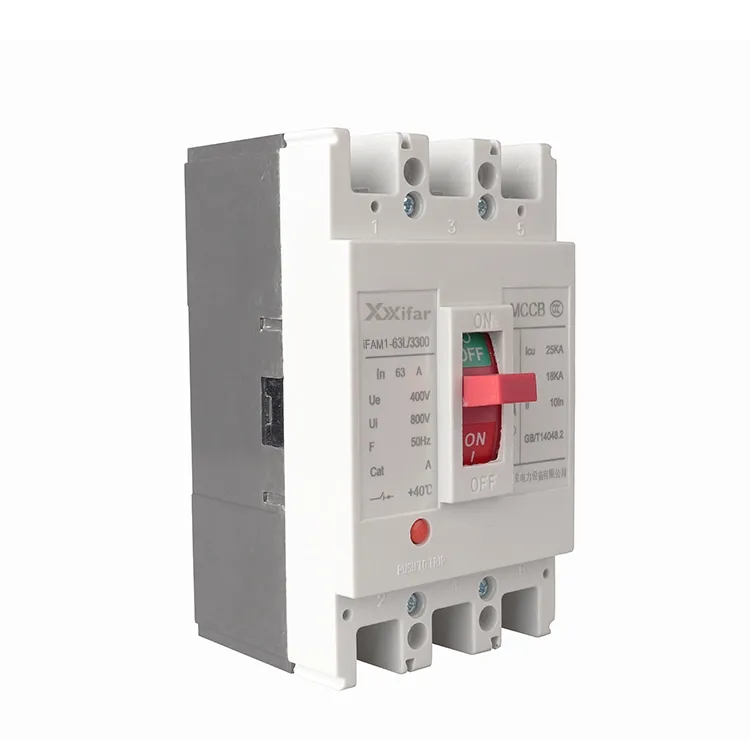

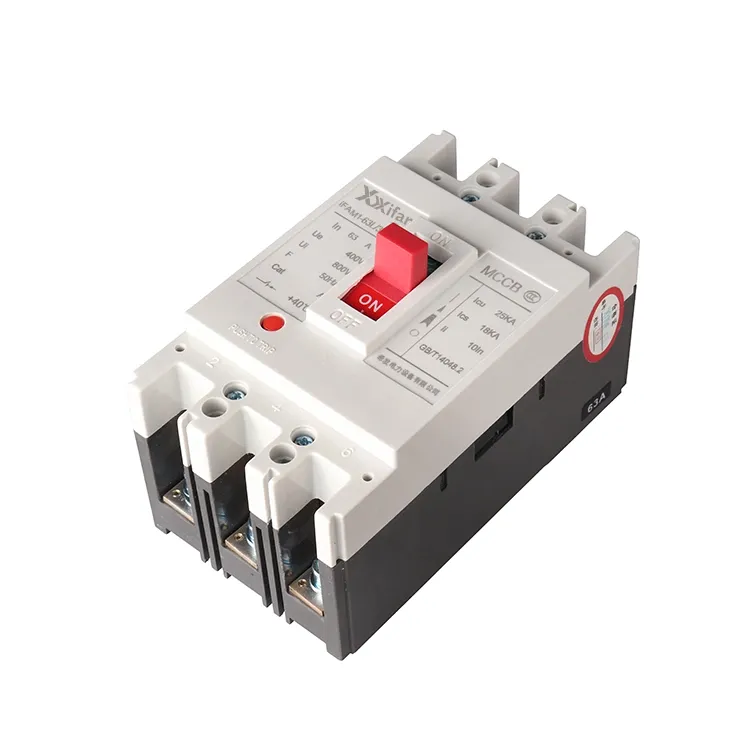

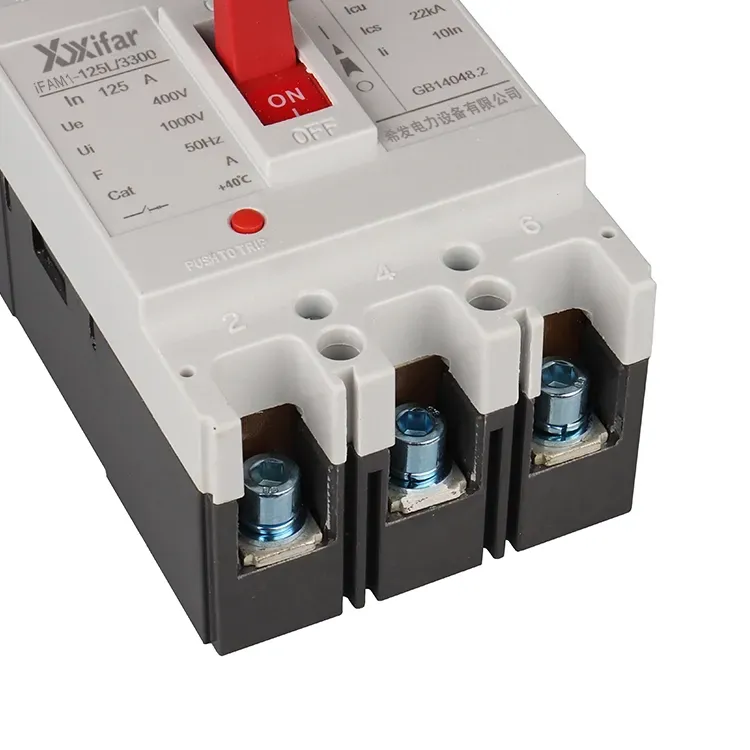

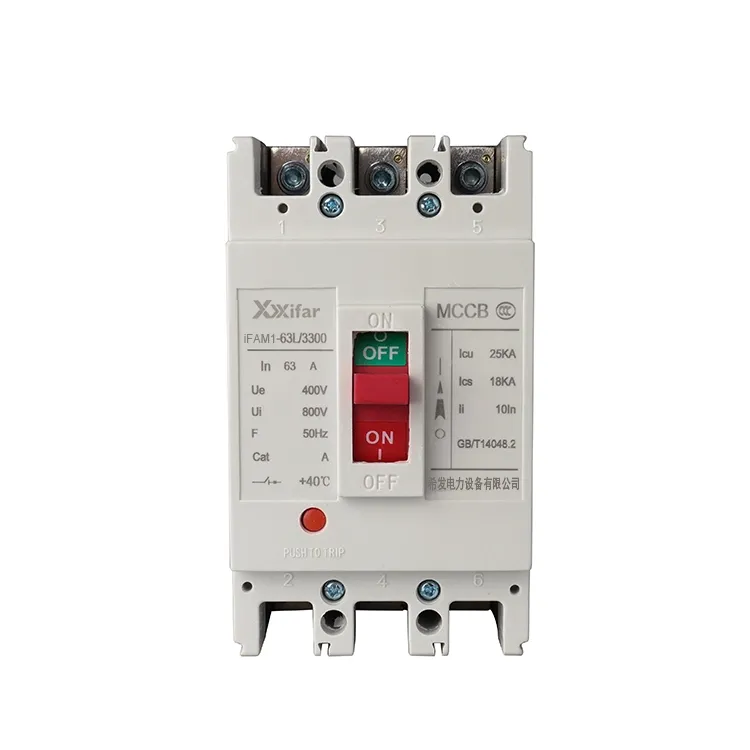

63a 3p gjuten hölje effektbrytare

Funktionsprinciper för 63a 3p gjutna höljesbrytare

(1) Strömavkänning och avbrott

Inuti den 63a 3p gjutna höljesbrytaren övervakar ett avkänningselement strömmen som flyter genom kretsen. När strömmen stiger över en förinställd nivå genererar den en magnetisk kraft som aktiverar utlösningsmekanismen. Det gör att kontakterna öppnas snabbt och bryter kretsen, baserat på principen om elektromagnetisk verkan.

(2) Termiskt skydd

Under överbelastningsförhållanden värms det termiska elementet i en 63a 3p gjuten höljesbrytare upp. En bimetallremsa böjs när temperaturen ökar, vilket i sin tur släpper utlösningsmekanismen och kopplar bort huvudkretsen. Detta förhindrar överhettning och minskar risken för brand orsakad av långvarig överström.

(3) Underspänning och shuntutlösning

När matningsspänningen sjunker under en viss nivå, faller ankaret i underspänningsutlösningen ut, vilket utlöser utlösningsmekanismen och öppnar kretsen. Dessutom, när shuntutlösningsanordningen är aktiverad, drar dess ankare in och aktiverar även samma utlösningsmekanism, vilket kopplar bort huvudkretsen.

Huvudfunktioner för 63a 3p gjutna höljesbrytare

(1) Kortslutningsskydd

Vid kortslutning stiger strömmen kraftigt till ett mycket högt värde. Den 63a 3p gjutna höljesbrytaren reagerar nästan omedelbart, vilket öppnar kretsen för att skydda utrustningen från allvarliga elektriska påfrestningar.

(2) Överbelastningsskydd

Om belastningsströmmen överstiger det nominella värdet under en tid, kommer 63a 3p strömbrytaren att lösa ut automatiskt. Det hjälper till att förhindra överhettning och skador på ledningar och ansluten utrustning.

(3) Automatisk frånkoppling

Närhelst ett fel uppstår kan den 63a 3p-formade höljesbrytaren bryta strömförsörjningen utan manuellt ingripande. Funktionen spelar dessutom en viktig roll för att skydda både utrustning och personal inom elsystemet.

63a 3p strömbrytare i formgjuten hölje Parameter:

Skillnaden mellan en 63a 3p gjuten höljesbrytare och dvärgbrytare

1. Kortslutningsbrytningskapacitet:

Det finns en tydlig skillnad i felavbrottsförmåga. 63a 3p brytare i formgjuten hölje erbjuder vanligtvis en slutlig brytkapacitet på cirka 36kA till 120kA vid 400V, medan 63a 3p dvärgbrytare vanligtvis är klassade i området 6kA till 10kA.

2. Justerbarhet av skyddsegenskaper:

Med en 63a 3p MCCB kan överbelastnings- och kortslutningsskydd ställas in oberoende och utlösningsvärdena kan justeras manuellt. Elektroniska utlösningsenheter kan till och med ge flerstegsskydd. Däremot har en 63a 3p MCB fasta skyddsegenskaper, som använder en kombinerad termisk magnetisk mekanism med standard B-, C- eller D-kurvor som inte kan justeras.

3. Installation och mekanisk styrka:

63a 3p gjutna höljesbrytare monteras vanligtvis med bultar för att säkerställa en säkrare anslutning. Det gör dem lämpliga för applikationer med högre strömstyrka och miljöer med vibrationer. 63a 3p MCB, å andra sidan, är designade för snabb installation på standard 35 mm DIN-skenor, vilket är bekvämt men ger mindre mekanisk robusthet.

4. Typiska tillämpningar:

63a 3p MCCB används i stor utsträckning i industriella kraftdistributionssystem, motorskydd och matarkretsar på sekundär eller tertiär nivå. Emellertid är 63A 3P MCB främst avsedda för slutfördelningskretsar, såsom belysning och uttag i bostäder eller kommersiella installationer.
