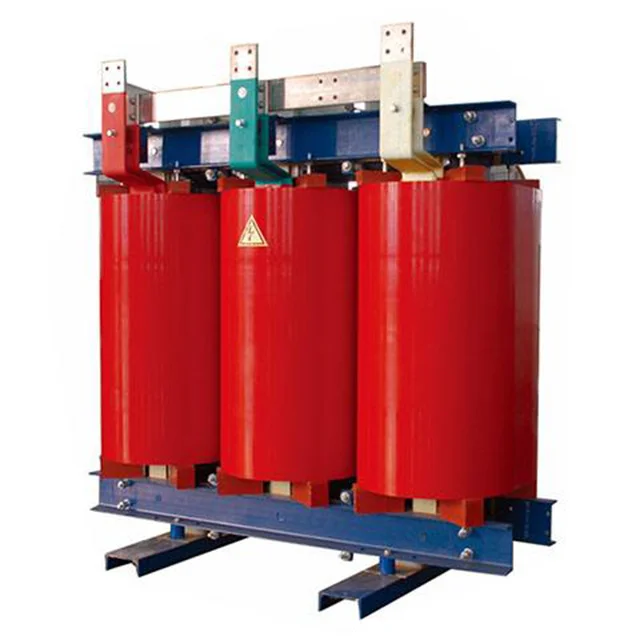

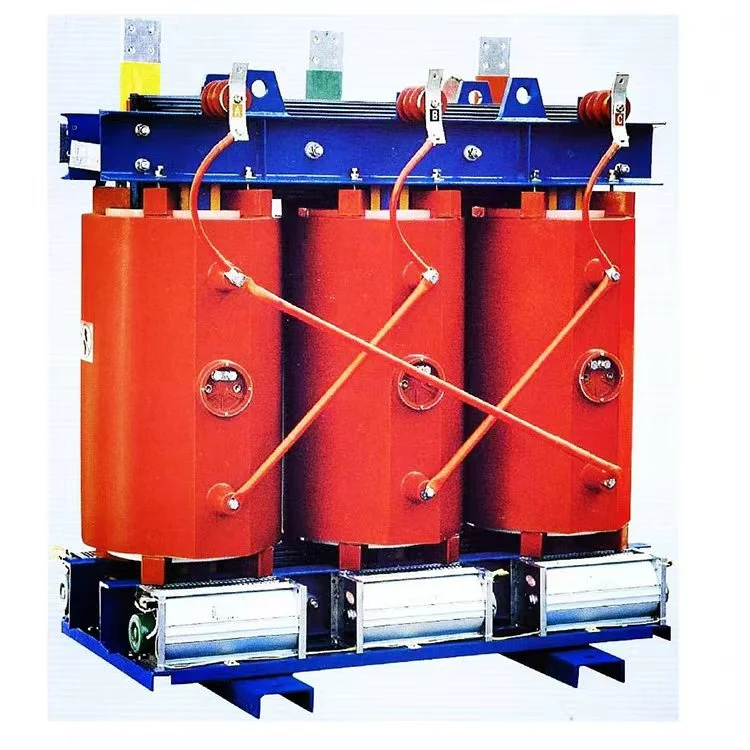

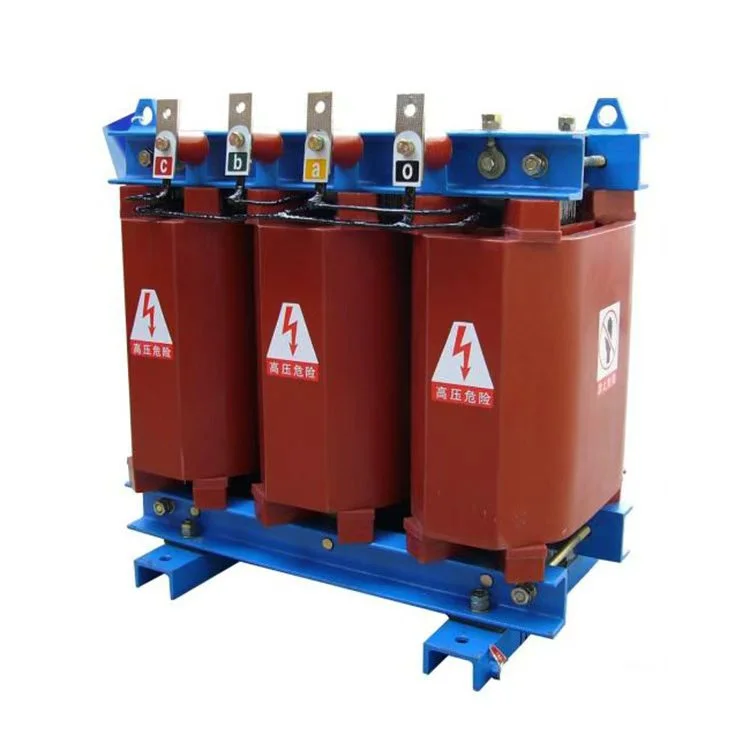

500kva 11kv torr typ Nltc distributionstransformator

Mot bakgrund av den växande globala efterfrågan på elektricitet används 500kva 11kv torr typ nltc distributionstransformator flitigt i områden som landsbygdens elnät, industri, handel, ny energi och offentliga anläggningar. Deras höga tillförlitlighet har validerats genom drift i mer än 50 länder och regioner runt om i världen. De har sålts till länder och regioner inklusive Tanzania, Zimbabwe, Ghana, Sydafrika, Kenya, Zambia och andra.

Strukturella egenskaper hos 500kva 11kv torr typ nltc distributionstransformator:

Spolar: Spolarna är lindade med kopparledare, antingen trådlindade eller folielindade, förstärkta med glasfiber och helgjutna med epoxiharts utan fyllmedel med hjälp av vakuumtorknings- och avgasningsprocesser. Detta resulterar i hög mekanisk hållfasthet, stark kortslutningsmotståndsförmåga och utmärkt impulsmotstånd.

Högspänningslindningar: Start- och slutklämmorna, såväl som mellanliggande uttagsledningar, är inbäddade med kopparmuttrar. Denna struktur ger god styvhet, underlättar lätt gängbyte och säkerställer ett snyggt och estetiskt tilltalande utseende.

Kärna: Kärnan är sammansatt med högkvalitativa kornorienterade kallvalsade kiselstålplåtar med 45 graders helt geringsförband med flera steg. Ytan på 500kva 11kv torr typ nltc distributionstransformator är belagd med ett isolerande hartsskikt, vilket ger fuktbeständighet, rostskydd och brusreducering.

Spännsystem: Elastiska komponenter används mellan kärnan, klämfixturerna och spolarna för att hålla spolarna under konstant kompression och därigenom minska ljudnivåerna.

Kyldesign: 500kva 11kv torr typ nltc distributionstransformator är designad för naturlig kylning (AN). Längsgående ventilationskanaler är förformade inuti spolväggarna i de helgjutna högspännings- och lågspänningslindningarna. Forcerad luftkylning AF-utrustnings kylfläktar kan installeras som tillval. Med forcerad luftkylning kan den nominella uteffekten ökas med 50 % 40 % för märkeffekter på 500kVA och lägre.

Temperaturövervakning: 500kva 11kv torr typ nltc distributionstransformator är utrustad med en temperaturregulator i BWDK-serien. Platinaresistanssensorer Pt100 är placerade i förinbäddade hål överst på lågspänningsspolarna för att övervaka lindningstemperaturökningen. Regulatorn startar eller stoppar automatiskt kylfläktarna och tillhandahåller funktioner som fellarm, övertemperaturlarm och övertemperaturutlösning. Dessa funktioner erbjuder tillförlitligt överbelastningsskydd för transformatorn av torr typ, vilket ökar dess driftsäkerhet.

Produktparametrar:

Tillverkar utrustning

Halvfärdig produkt

Skyddskapsling IP21

Transformatorkärna

Transformatorlindning

Testcenter

Slingrande verkstad
