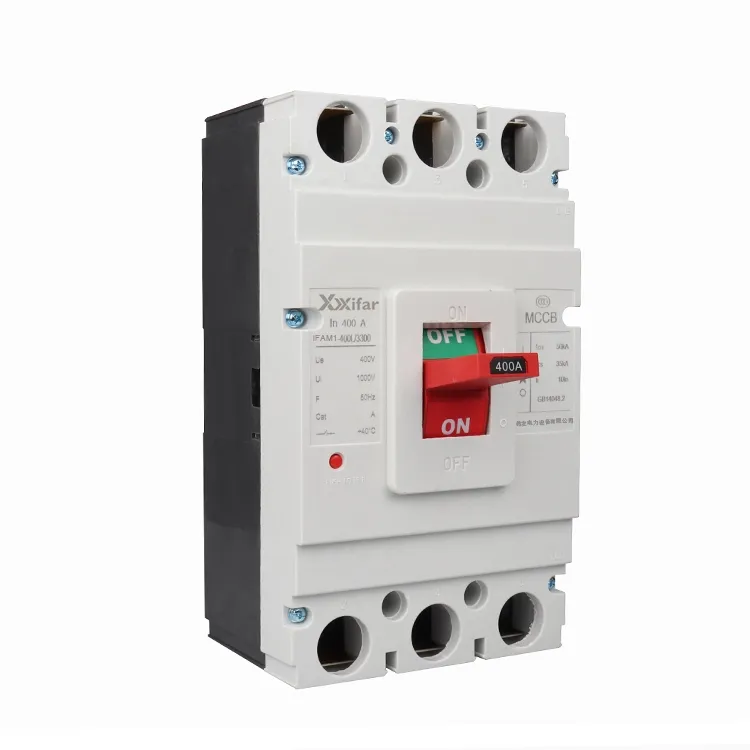

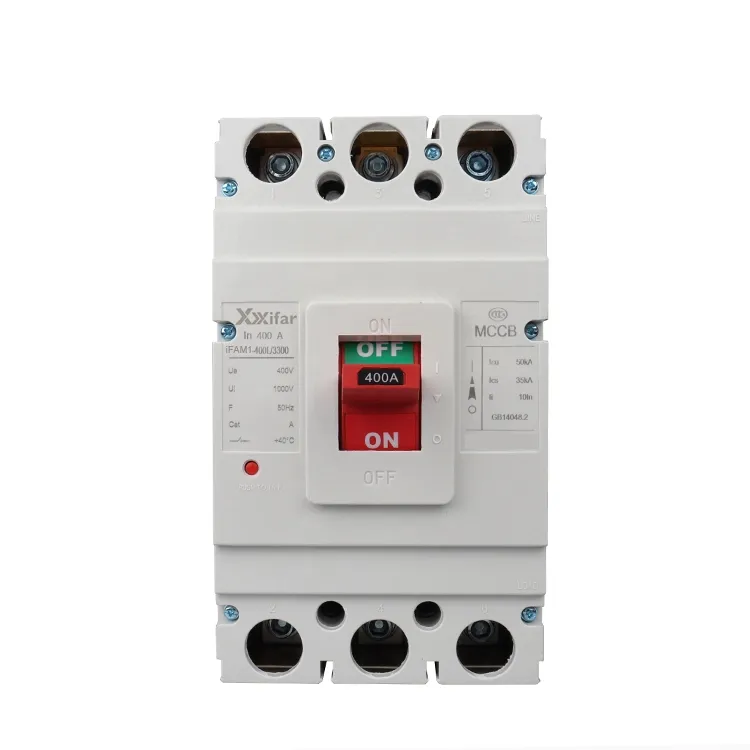

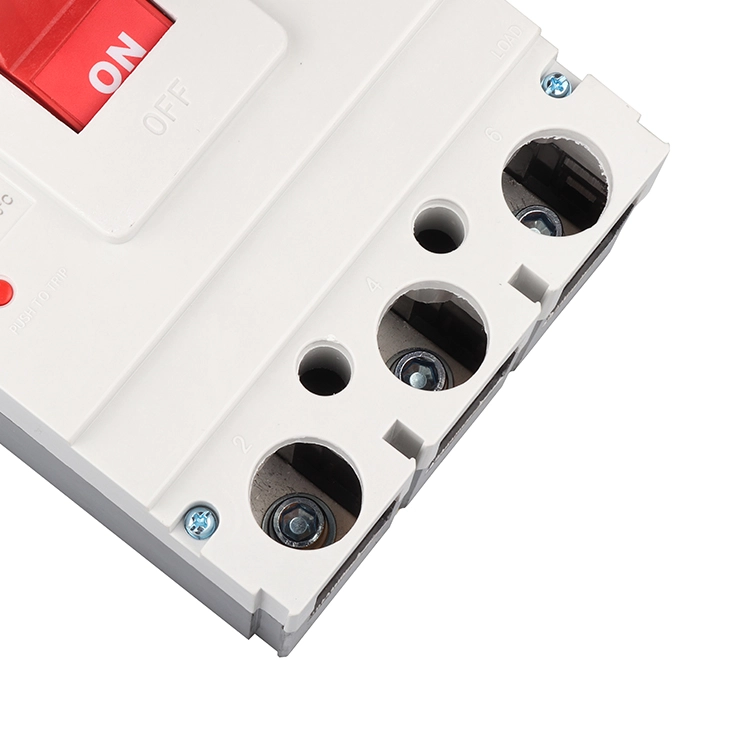

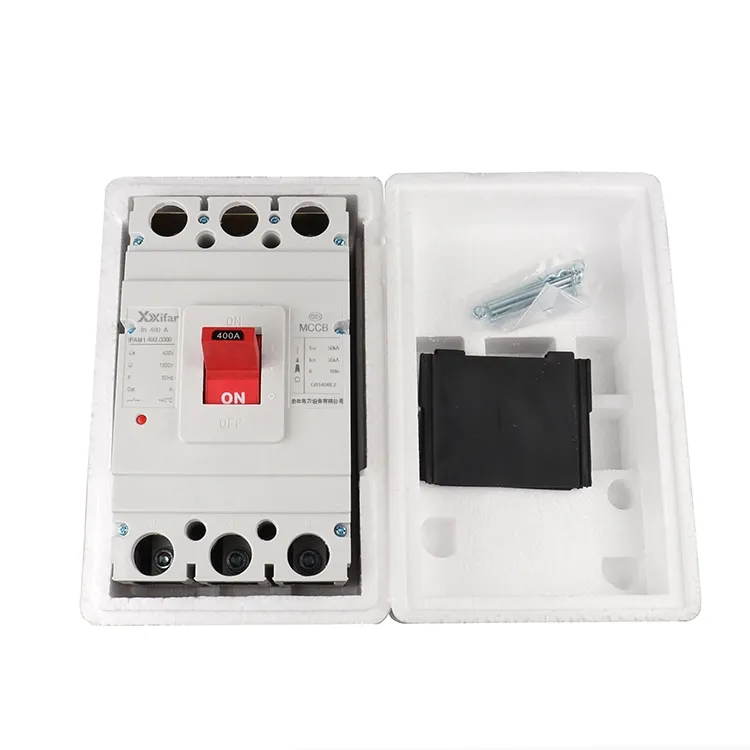

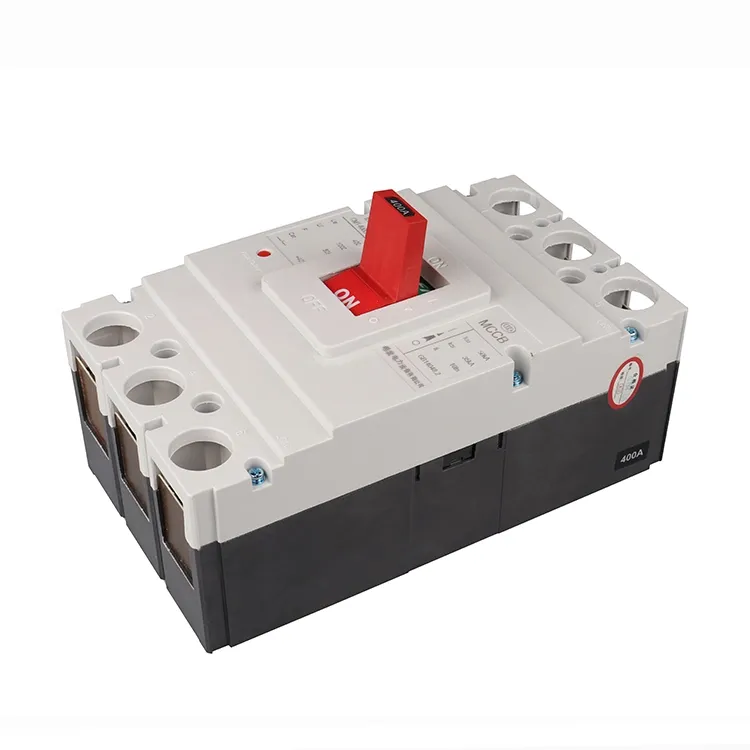

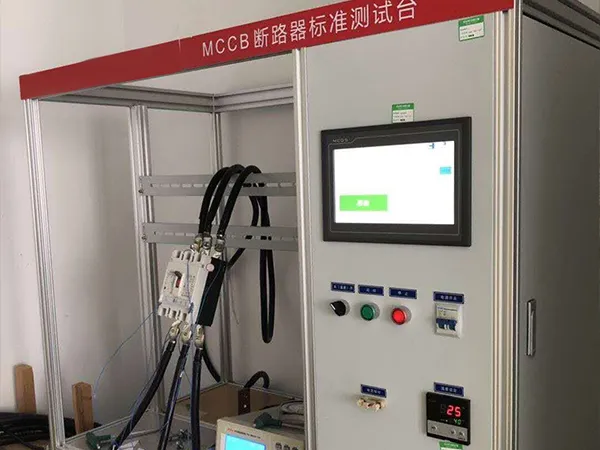

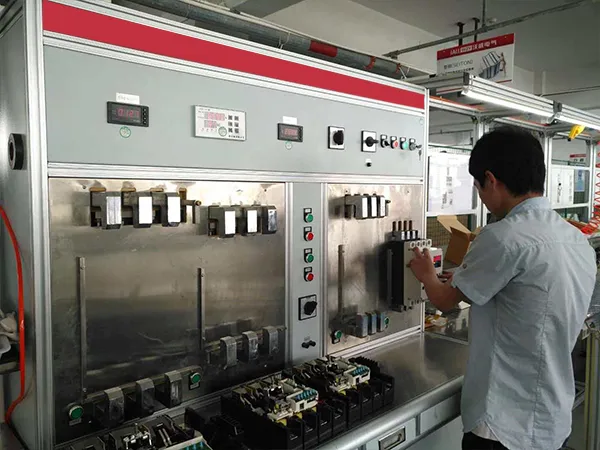

400a 3p Mccb Inclosed Molded Case Switch

En 400a 3p mccb innesluten gjuten hölje-omkopplare är en typ av brytare med ett gjutet isolerande hölje och luftisolering. Det är vanligtvis installerat och applicerat i lågspänningsdistributionssystem för att avbryta eller isolera både normala strömmar och felströmmar inom det nominella området, vilket hjälper till att skydda kablar och elektrisk utrustning. Vanliga utlösningsmetoder för en 400a 3p mccb innesluten, gjuten hölje-omkopplare inkluderar endast magnetiska, termiska magnetiska och elektroniska utlösningsenheter.

En endast magnetisk utlösning fungerar endast under kortslutningsförhållanden. Med andra ord, den 400a 3p mccb inneslutna gjutna höljesbrytaren utlöses endast när ett fel som en kortslutning uppstår. Denna typ används ofta i värmekretsar eller i motorkretsar där separat överbelastningsskydd redan finns.

Termiska magnetiska utlösningsenheter reagerar på både kortslutningar och ihållande överström. Om strömmen överstiger 400A under en viss period eller en kortslutning inträffar, kommer den 400a 3p mccb medsända gjutna höljesbrytaren att lösa ut. Eftersom den kombinerar två skyddsmekanismer, kallas den ibland för en kombinerad eller dubbel tripp på en 400a 3p mccb innesluten gjuten hölje-omkopplare, som vanligtvis används i allmän kraftdistribution.

Elektroniska utlösningsenheter representerar en mer avancerad och mogen lösning. Med den här typen kan parametrar som magnetisk pickup, termiska inställningar och utlösningsfördröjning justeras, vilket gör den 400a 3p mccb-omkopplaren med inkapslad formgjuten hölje lämplig för ett bredare spektrum av applikationer. Men denna extra flexibilitet kommer vanligtvis med en högre kostnad.

Utöver dessa typer finns det formgjutna kretsbrytare speciellt utformade för motorskydd. För sådana applikationer är den magnetiska utlösningsinställningen vanligtvis högre, vilket är mer än tio gånger märkströmmen, så att strömbrytaren i formgjuten hölje kan motstå den höga startströmmen under motorstart utan att lösa ut i onödan, samtidigt som den ger skydd under felförhållanden.

400a 3p mccb innesluten gjuten hölje switch parameter:

Funktioner för 400a 3p mccb omkopplare med gjuten hölje tillbehör

Tillbehör utökar och kompletterar de grundläggande funktionerna hos en 400a 3p mccb innesluten gjuten hölje-omkopplare. De lägger till kontrollalternativ och förbättrar skyddsfunktionerna för att göra dem till en integrerad del av enheten. Vanliga tillbehör till en 400a 3p mccb innesluten strömbrytare för formgjuten hölje inkluderar hjälpkontakter, larmkontakter, shuntutlösningsenheter, underspänningsutlösare, motoroperatörer och externa vridhandtag.

1) Hjälpkontakter

Hjälpkontakter används huvudsakligen för att indikera om den 400a 3p mccb-omkopplare med gjutna hölje är öppen eller stängd, men de visar inte om ett felutlösning har inträffat. De är anslutna till styrkretsen. För brytare i formgjuten hölje, en ramstorlek på 400A och högre, finns konfigurationer av två normalt öppna och två normalt slutna kontakter tillgängliga med en termisk ström på cirka 6A. En ramstorlek på 100A använder vanligtvis en enda brytkontakt, medan 225A och 250A och för att använda en bryggkontaktstruktur med en konventionell termisk ström på cirka 3A.

2) Larmkontakter

Larmkontakter är utformade för att signalera när 400a 3p mccb-omkopplaren i formgjuten hölje löser ut automatiskt på grund av fel som överbelastning, kortslutning eller underspänning. Deras driftström är vanligtvis AC 380V vid 0,3A eller DC 220V vid 0,15A, men den överstiger vanligtvis inte 1A. Den termiska strömmen faller emellertid vanligtvis inom området 1 till 2,5A.

3) Shuntutlösningsenhet

En shuntutlösningsenhet gör det möjligt att fjärröppna den 400a 3p mccb-omkopplaren i gjuten hölje. Dess driftspänning kan vara oberoende av huvudkretsens spänning. Den är avsedd för kortvarig drift, och spolens strömförsörjningstid bör normalt inte överstiga en sekund, annars kan spolen skadas.

För att förhindra utbränning av spolen är en mikrobrytare kopplad i serie med shuntutlösningsspolen. När spolen aktiveras dras ankaret till sig, vilket gör att mikrobrytaren ändras från ett normalt stängt till ett normalt öppet tillstånd. Detta avbryter styrkretsen, så även om tryckknappen hålls nedtryckt kommer spolen inte att förbli spänningssatt. Denna design skyddar effektivt spolen från överhettning. När 400a 3p mccb-omkopplaren i formgjuten hölje återställs och stängs igen, återgår mikrobrytaren till sitt normalt stängda läge. Shuntutlösningsenheter finns i olika styrspänningar och frekvenser för att passa olika applikationer.

4) Under spänningssläpp

Underspänningsutlösningen används för att skydda kretsar och strömutrustning från lågspänningsförhållanden. Dess spole är ansluten till strömbrytarens matningssida, och brytaren kan endast stängas när spolen är strömsatt. Om spänningen är för låg kan 400a 3p mccb-omkopplaren i formgjuten hölje inte stängas. Det är viktigt att se till att systemspänningen matchar märkspänningen för underspänningsutlösningen. Driftsområdet är vanligtvis mellan 70 % och 35 % av märkspänningen. Dessa enheter finns också i olika spänningsklasser och frekvenser för olika applikationer.

5) Motoroperatörsmekanism

Motoroperatörer används för automatisk och fjärrstängning och öppning av strömbrytare. Det finns två huvudtyper, motordrivna och elektromagnetiska. Motordrivna mekanismer används i allmänhet för MCCB-kretsbrytare i formgjuten hölje med en ramstorlek på 400A och högre, medan elektromagnetiska operatörer är mer lämpade för MCCB:er klassade 225A och lägre.
