200kva 13,8kv Torrtyp Transformator Epoxiharts

Wenzhou Xifa Electrical Equipment Co., Ltd., ligger i Yueqing, Wenzhou – den berömda hemstaden för elektrisk utrustning i Kina. Med över 20 års rik tillverkningserfarenhet av transformatorer och ställverk har vårt företag förtjänat ett starkt rykte både nationellt och internationellt. 200kva 13,8kv torrtypstransformator-epoxiharts vi producerar är särskilt populära och säljs brett på marknader runt om i världen.
Innan de lämnar fabriken måste varje 200 kva 13,8 kv torr typ av transformatorepoxiharts genomgå rigorösa inspektioner, inklusive inducerade överspänningsmotståndstester och partiell urladdningsmätning, som krävs för att vara mindre än 10 pC, för att säkerställa att produkten uppfyller standarder som GB T 102207 I6EC 607 I.

Skicka förfrågan

Produktbeskrivning

Högspännings- och lågspänningslindningarna i 200kva 13,8kv torrtypstransformatorepoxiharts är av gjuten spolkonstruktion och erbjuder fördelar som stark kortslutningsmotståndsförmåga, låga underhållskrav, hög driftseffektivitet, kompakt storlek och lågt brus. 200kva 13,8kv transformatorepoxiharts av torr typ används ofta på platser med höga krav på brand- och explosionsskydd.

Spolegjutningsprocessen använder statisk blandning, vakuumgjutning och övertrycksteknik, vilket resulterar i en prestanda som är överlägsen den för vakuumgjutning utan positivt tryck.

Simuleringsanalys utförs på kärnmodellen för att undvika kärnkavitetsresonans och effektivt reducera brus. Åsknedslagssimuleringsanalys utförs på högspänningsspolmodellen för att förbättra produktens förmåga att motstå blixtnedslag. Mellanskiktets fältstyrka reduceras för att uppnå låg partiell urladdning.

Hartsstrukturen hos gjutspolarna med hög spänning och låg spänning är tunn, sprickbeständig och erbjuder god värmeavledningsprestanda med låg temperaturökning.

De gjutna spolarna med hög spänning och låg spänning använder isoleringsmaterial av klass H, vilket ger stark överbelastningskapacitet. Under naturlig kylning kan 200kva 13,8kv transformatorepoxiharts torrtyp verka kontinuerligt med 110 % belastning; under forcerad luftkylning kan den arbeta kontinuerligt med 150 % belastning.

Ett omfattande temperaturdetekterings- och skyddssystem kan utrustas. Det intelligenta signaltemperaturstyrsystemet känner automatiskt av och visar driftstemperaturen för var och en av de tre faslindningarna, startar och stoppar kylfläktarna automatiskt och ger larm- och utlösningsfunktioner.

200kva 13,8kv transformatorepoxiharts av torr typ har ett tilltalande utseende, kompakt storlek, liten yta och låg installationskostnad.

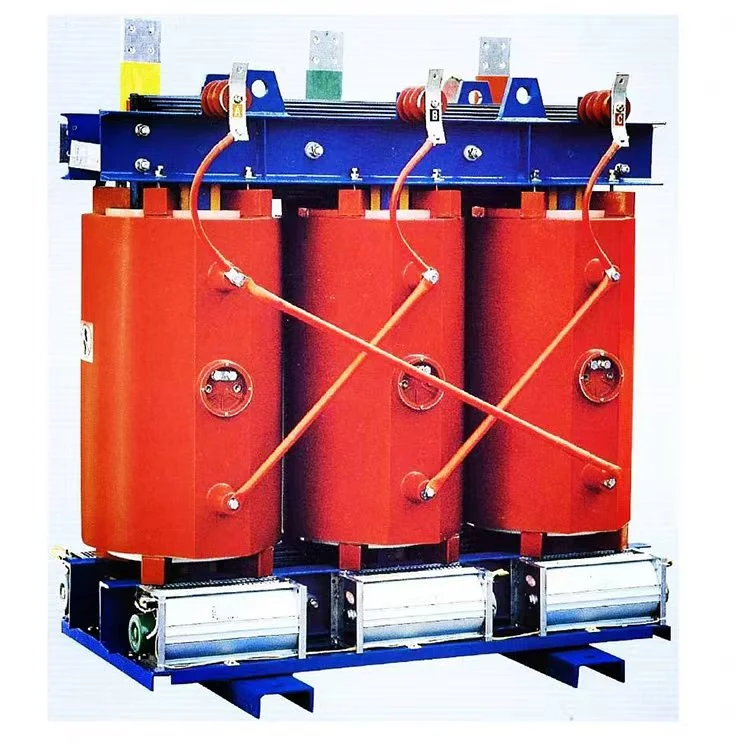

200kva 13 8kv Dry Type Transformer Epoxy Resin

Produktparametrar:

Namn	200kva 13,8kv transformatorepoxiharts av torr typ
Nominell kapacitet	200kva
Primär spänning	13,8KV
Sekundär spänning	0,4/0,415 kV
Isoleringsmaterial	Gjuten harts
Vektor grupp	Dyn11 Yyn0
Obelastningsförlust (P0)	Baserat på kundens krav
Lastförlust (Pk) @ 120°C	Baserat på kundens krav
Impedansspänning (Storbritannien)	6 %
Isoleringsklass	KLASS F eller H
Kylningsmetod	ONAF ONAF
Partiell urladdning	Mindre än 10 st

RFQ

Kan en 200kva 13,8kv transformatorepoxiharts torrtyp installeras utomhus? Ja, men de kräver skyddande kapslingar, IP54 eller högre för att skydda mot fukt, damm och extrema väderförhållanden.

Vad är ljudnivån för en 200kva 13,8kv transformatorepoxiharts av torr typ? Ljudnivån är vanligtvis mellan 50 till 70 dB, beroende på design och belastning. Tystare modeller finns tillgängliga med brusreducerande funktioner.

Kan transformatorn anpassas för specifika applikationer? Ja, tillverkare erbjuder anpassningsalternativ som:

Speciella spänningsklasser (t.ex. 20kV till 6,6kV)

Förbättrat skydd (t.ex. överspänningsavledare, temperatursensorer)

Kapslingsmaterial (rostfritt stål, korrosionsbeständiga beläggningar)
