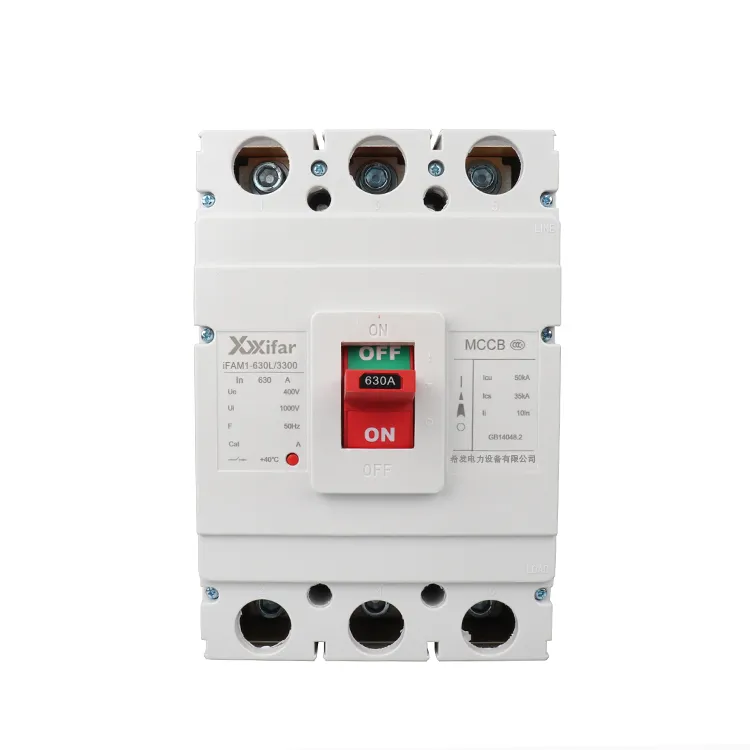

630a 3p termisk magnetisk strömbrytare

En 630a 3p termisk magnetisk gjuten höljesbrytare är en essentiell och viktig skyddsenhet som används i lågspänningsnätverk. Den har ett helt sluten isolerande hölje, där MCCB integrerar väsentliga komponenter inklusive kontaktsystemet, ljusbågssläckningsenheten och utlösningsmekanismen i en kompakt struktur.

På grund av att den är utformad som en förseglad enhet är en 630a 3p termisk magnetisk gjuten höljesbrytare i allmänhet inte avsedd för demontering eller reparation. Det används allmänt i industriella och kommersiella installationer för att erbjuda skydd i kretsar med medelstor och liten kapacitet, vanligtvis som skyddsanordningar för filialer eller slut.

Inom kategorin strömbrytare är strömbrytare i formgjuten hölje placerade mellan luftkretsbrytare, varav vanligtvis används som huvudingångar i distributionssystem, och dvärgbrytare, av vilka vanligtvis används i bostads- och lätta applikationer

Typiska tillämpningar av en 630a 3p termisk magnetisk gjuten höljesbrytare inkluderar motorskyddskretsar, fördelningskort och strömförsörjningsledningar för medelstor utrustning.

630a 3p termisk magnetisk gjuten hölje brytare parameter:

630a 3p termisk magnetisk gjuten hölje strömbrytare Funktionella egenskaper

1. Överbelastningsskydd:

I en 630a 3p termisk magnetisk gjuten höljesbrytare kallas överbelastningsskyddet även långtidsskydd. Överbelastningsskyddet är baserat på den termiska deformationen av en bimetallremsa. Utlösningstiden följer en omvänd tidskaraktäristik: högre ström resulterar i snabbare utlösning. Detta skyddar ledare och utrustning från överhettning under varaktiga överbelastningsförhållanden.

2. Kortslutningsskydd

Vanligtvis är kortslutningsskydd implementerat med omedelbart skydd i en 630a 3p termisk magnetisk gjuten höljesbrytare. Den magnetiska utlösningsenheten ger omedelbart skydd. När strömmen når cirka 8 till 12 gånger det nominella värdet, löser den termiska magnetiska strömbrytaren ut inom en halv effektfrekvenscykel, vilket är cirka 10 ms. Detta säkerställer att avbrott inträffar innan kortslutningsströmmen når sin topp.

3. Underspänningsskydd

Med en underspänningsutlösare installerad inträffar utlösning om spänningen faller under 70 % av märkvärdet under mer än 1 sekund. Omedelbar utlösning inträffar om spänningen faller under 35 % av märkvärdet. Denna funktion hjälper till att förhindra skador på motorer orsakade av lågspänningsdrift.

4. Jordläckageskydd

630a 3p termiskt magnetiskt gjutna höljesbrytare med integrerade elektroniska skyddsmoduler kan detektera restström via en nollsekvensströmtransformator.  Utlösning inträffar om läckagemodulen detekterade över 30 mA för personligt skydd och 300 mA för brandskydd. Utlösningstiden är vanligtvis inom 0,1 sekunder.
