2p 100a Tpn Mccb med Rcd-skydd

2p 100a tpn mccb med rcd-skydd spelar normalt den inkommande strömbrytaren i en distributionslåda, där nära elektrisk utrustning. Wenzhou Xifa Electric Power Equipment Co., Ltd har mogen produktionskapacitet för tillverkning av 2p, TP och TPN 100a mccb med rcd-skyddsenhet. Wenzhou Xifa Equipment skulle kunna producera och leverera mer än 1000 lådor med 2p 100a tpn mccb med rcd-skydd inom en vecka. Företaget har ISO-systemcertifiering och CE-certifiering för 2p 100a tpn mccb med rcd-skydd, varav produkterna används för solceller, energilagring, industriell tillverkning och byggnadskraftdistribution.

Skicka förfrågan

Produktbeskrivning

2p 100a tpn mccb med rcd-skydd är en 100A 2-polig eller fyrpolig strömbrytare med jordfelsbrytare. Den kan upptäcka obalansen i arbetsströmmen för att stänga av strömförsörjningen inom millisekunder när ytan på den elektriska utrustningen är elektrifierad.

2p 100a mccb med rcd-skydd används i stor utsträckning på enfas elektricitet, såsom bostads- och kommersiella kretsar, belysningskretsar och el med liten kapacitet. Dessutom betyder 2p en pol för strömförande ledning och en annan för neutral ledning.

TPN mccb med rcd-skydd tjänar på trefas fyrtrådssystem. Uppenbarligen är den designad för industriella system, fotovoltaiska växelriktares utgångssida och annan tung belastning. Jämför med 3P mccb, TPN mccb med rcd-skydd skulle kunna stänga av den neutrala ledningen med 3-fas strömförande linje för att ge en säkrare arbetsmiljö.

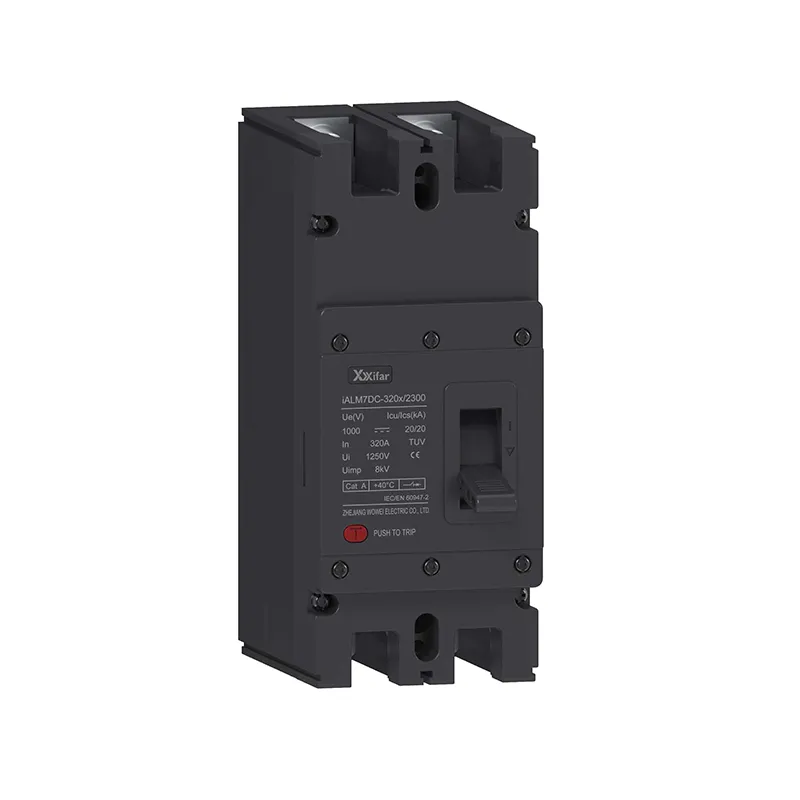

2p 100a Tpn Mccb With Rcd Protection

2p 100a tpn mccb med rcd-skyddsparameter:

Märkström (A)	100 A
Nominell arbetsspänning Ue (V)	400V (trefas), 230V (enfas)
Märkisoleringsspänning Ui (V)	1000V
Service kortslutningsbrytningskapacitet Icu	35kA/50kA
Läckagedriftström IΔn	30mA (personligt skydd) 100mA (brandsäker) 300mA (systemskydd)
Åtgärdstid	≤300ms/≤30ms
Underspänning Driftspänning (V)	165 ± 5 % för en fas
Överspänning Driftspänning (V)	275 ± 5 % för en fas
Fasfel Driftspänning (V)	Standard 120 ± 5 %

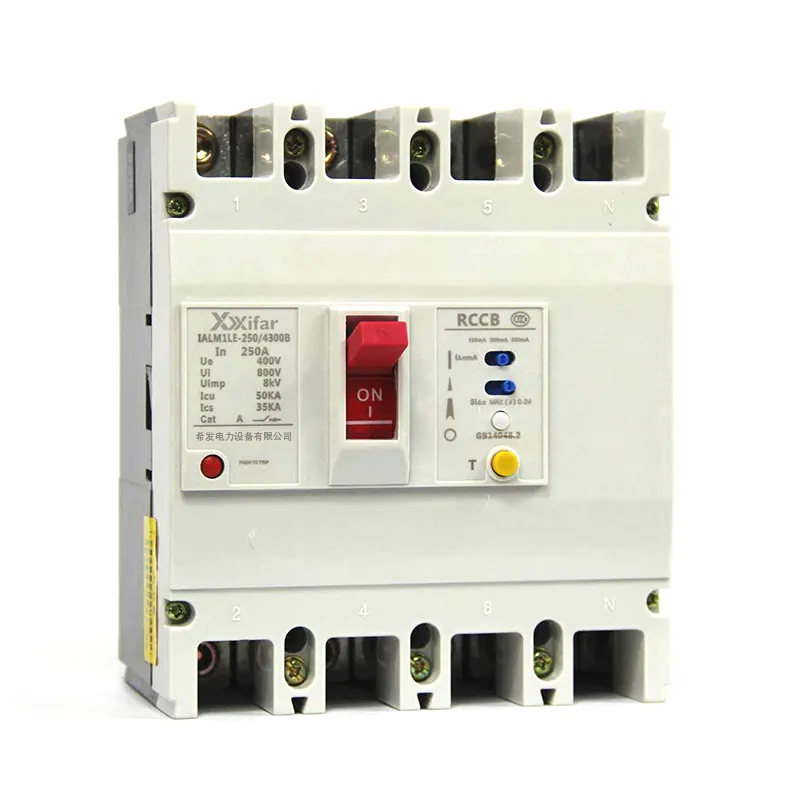

2p 100a Tpn Mccb With Rcd Protection

Produktläge	Pole	Dimensionera
Produktläge	Pole	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

2p 100a tpn mccb med rcd-skydd FAQ:

F1: Vad betyder "100A MCCB med RCD-skydd"?

Det hänvisar till en strömbrytare i formgjuten hölje klassad till 100A som kombinerar standard överströms- och kortslutningsskydd med en jordfelsbrytare. Enkelt uttryckt skyddar den mot kortslutning, överbelastning och jordfel.

F2: Vad är skillnaden mellan 2P och TPN i MCCB med RCD-skydd?

En 2P MCCB är designad för enfassystem, där den växlar fas och neutral.

TPN används i trefas fyra trådsystem, där alla tre faserna och nollan kan isoleras. Valet beror på typen av kraftdistributionssystem.

F3: Vad är fördelen med att ha RCD-skydd i en 100A MCCB?

RCD-funktionen upptäcker läckström till jord och kopplar ur kretsen inom millisekunder. Det ger ytterligare säkerhet mot elektriska stötar och minskar risken för elbränder orsakade av isoleringsfel eller jordfel.
