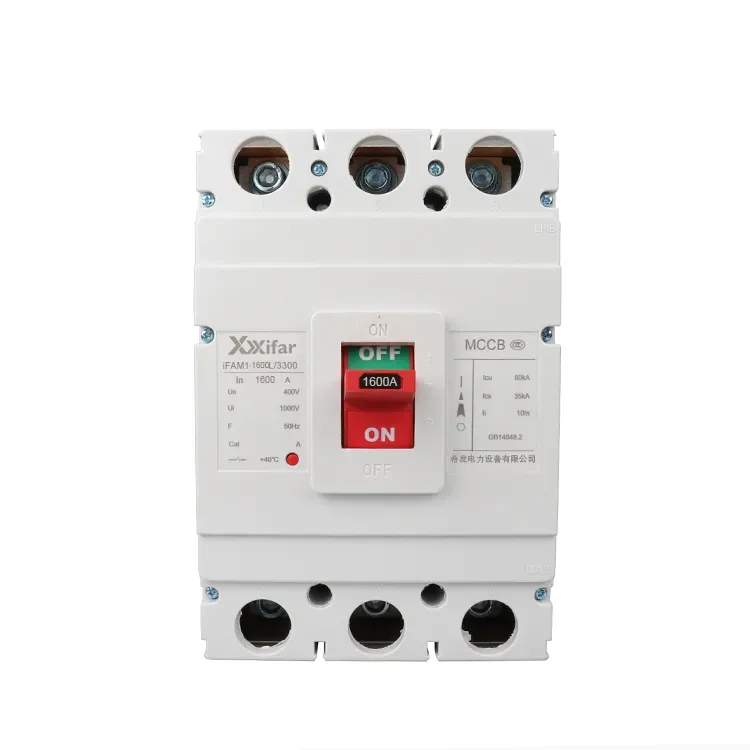

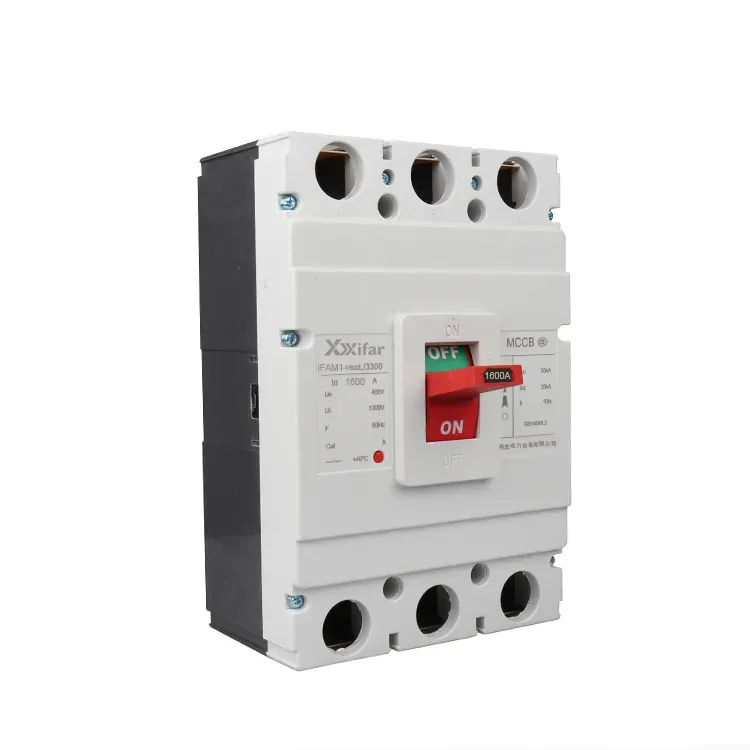

1600 Amp 3-polig Mccb med hjälpkontakter

WenZhou XiFa Electric Power Equipment Co., Ltd är en erfaren fabrik som producerar och levererar 1600 ampere 3-polig mccb med hjälpkontakter, av vilka kortslutningskapaciteten för tjänsten kan nå 50kA, där det fortfarande kan ge exakt skydd, utan att felbedöma eller avvisa några åtgärder under den stora arbetsströmmen. Hjälpkontakterna tillåter en 1600 amp 3-polig mccb gjuten hölje strömbrytare har funktionen av förregling kontroll för att undvika felfunktion, samtidigt ger statusindikatorn till distributionskort.

Skicka förfrågan

Produktbeskrivning

1600 amp 3-polig mccb med hjälpkontakter parameter:

Bedömd ramström	1600
Antal polacker	3-polig; 3P; 3 fas
Märkad arbetsström	1000A; 1250A; 1600A
Frekvens	60Hz eller 50Hz
Ultimat kortslutningsbrytningskapacitet	50 kA /70 kA
Service kortslutningsbrytningskapacitet	35 kA/50 kA
Märk arbetsspänning	400 V; 690 V
Nominell isolationsspänning	800V; 1000 V
Mekanisk livslängd	10 000 gånger
Elektrisk livslängd	2000 gånger
Bågavstånd	≤100 mm

Size

Produktläge	Pole	Dimensionera
Produktläge	Pole	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

1600 ampere 3-polig mccb med hjälpkontakter introduktion:

En 1600 ampere 3-polig strömbrytare MCCB med hjälpkontakter är utformad för att automatiskt avbryta strömmen i lågspänningsdistributionssystem. När en överbelastning eller kortslutning inträffar löser den ut och isolerar strömförsörjningen.

1600 Amp 3 Pole Mccb With Auxiliary Contacts

En 1600 ampere 3-polig mccb med hjälpkontakter använder ett gjutet isolerande hölje för att separera strömförande ledare från jordade metalldelar. Inuti enheten uppnås skydd främst genom termiska och magnetiska mekanismer. Under överbelastningsförhållanden värms ett bimetallelement i den termiska enheten upp och böjs när strömmen överskrider märkgränsen. Denna rörelse aktiverar utlösningsmekanismen, vilket gör att handtaget på en 1600 ampere 3-polig mccb med hjälpkontakter växlar till avstängt läge och bryter kretsen. Vid kortslutning genererar en plötslig strömökning ett starkt magnetfält i spolen på en 1600 ampere 3-polig mccb med hjälpkontakter. När den elektromagnetiska kraften övervinner kärnans fjäderkraft, dras den rörliga kärnan in, driver utlösningsstången och öppnar omedelbart brytaren, vilket ger kortslutningsskydd.

I en vidare mening inkluderar luftisolerade strömbrytare luftkretsbrytare ACB:er, kretsbrytare i formgjuten hölje MCCB:er och miniatyrbrytare MCB:er. Kretsbrytare i formgjuten hölje MCCB är vanligtvis utrustade med tre terminaler för trefaseffekt, vars arbetsspänning är cirka 380 V, vilket gör dem lämpliga för industriella distributionssystem och motorskydd, vars arbetsström är större än bostadsbehovet, såsom en 1600 amp 3-polig mccb med hjälpkontakter. Däremot är dvärgbrytare i allmänhet konstruerade för enfaseffekt, varav arbetsspänningen är runt 220 V och arbetsströmmen är relativt lägre än en 3-polig strömbrytare MCCB med hjälpkontakter. Dvärgbrytare används för att bygga terminaldistributionssystem. Av denna anledning är standard 1600 amp 3-poliga MCCBs gjutna kretsbrytare inte avsedda för vanlig användning i hemmet.
