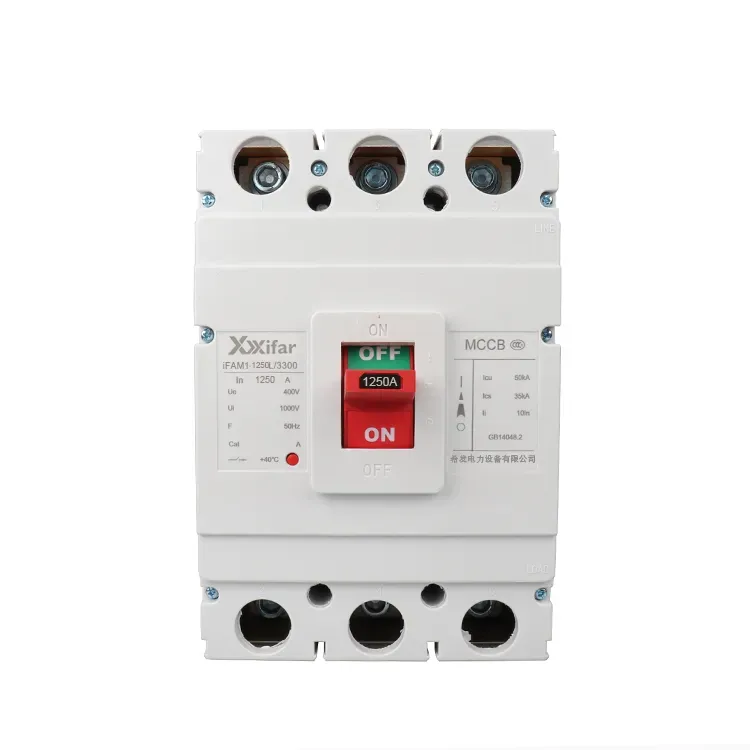

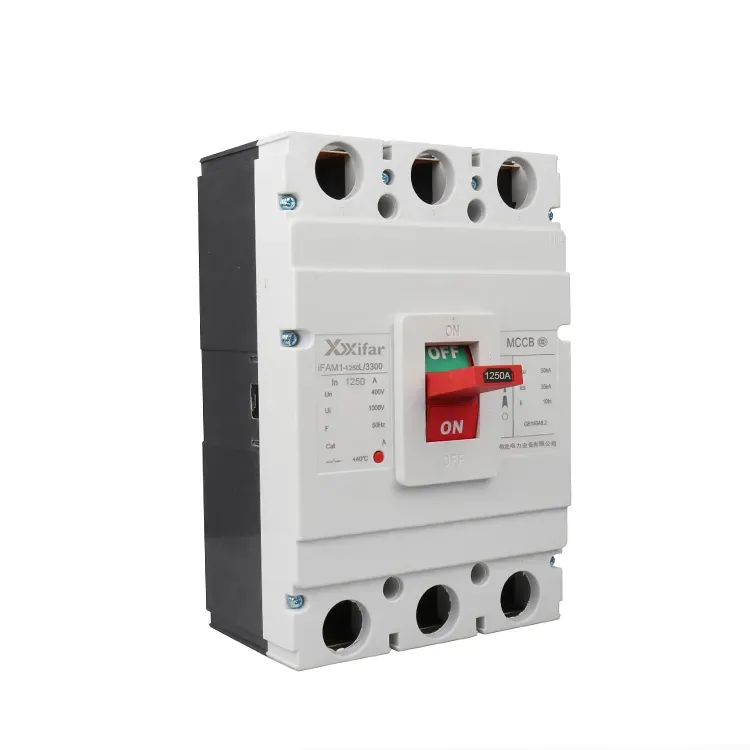

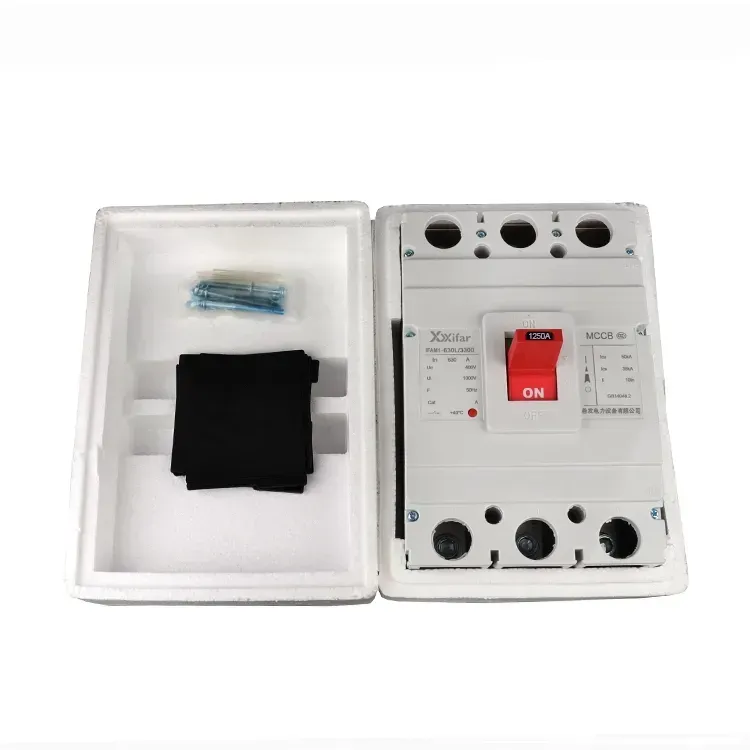

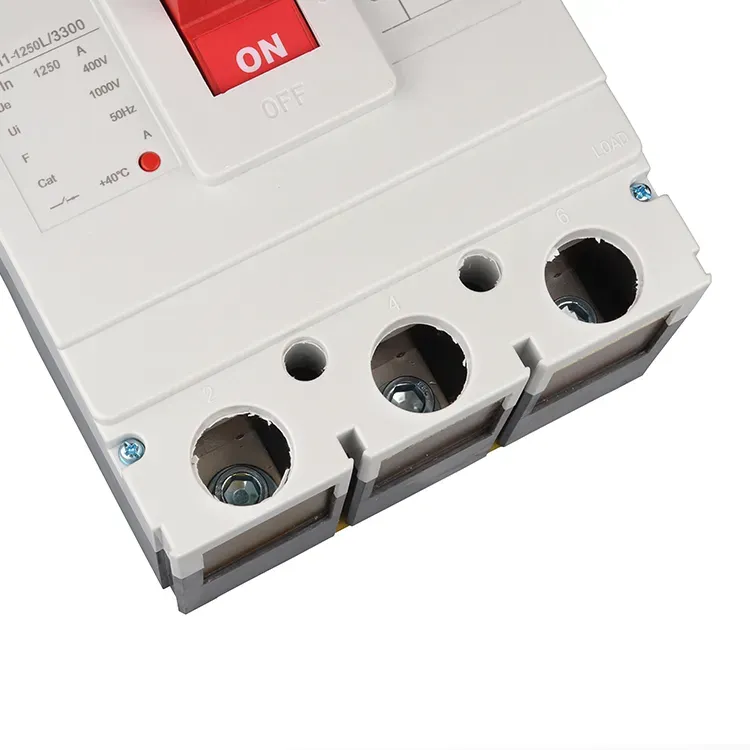

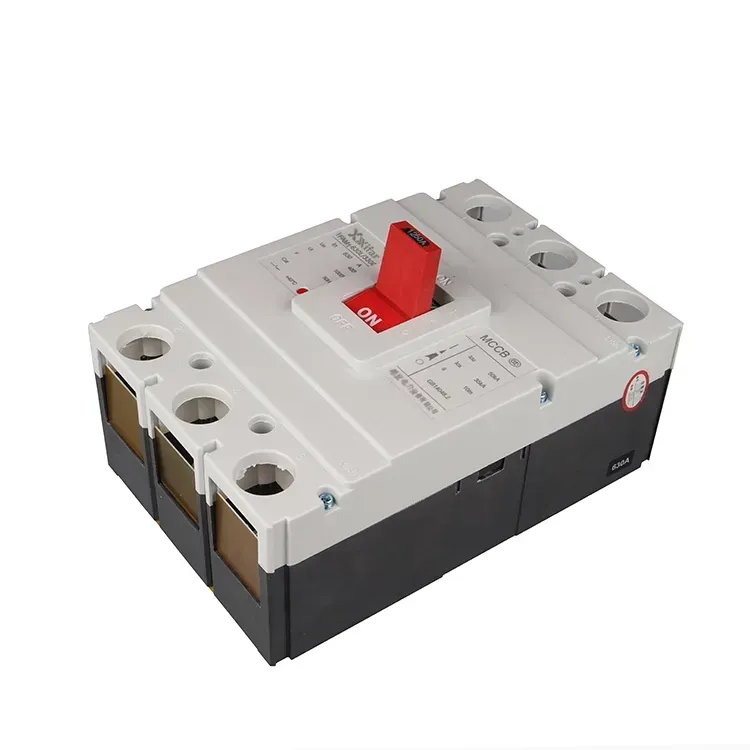

1250a 3-polig Tpn 50ka Modul Case effektbrytare

För att uppnå allmänt erkänd av marknaden följer Wenzhou XiFa Electric Power Equipment Co., Ltd strikt kraven från ISO 9001 och IEC 60947-2 för att producera en 1250a 3-polig tpn 50ka modulhöljebrytare. För närvarande har Wenzhou XiFa CE-certifiering och ISO-systemcertifiering. Varje 1250a 3-polig tpn 50ka modulhölje från Wenzhou XiFa Electric Power Equipment Co., Ltd används i lågspänningsdistributionssystemet i kustområden, öken och höghöjdsområden, såsom Papua Nya Guinea, Kazakstan och Etiopien.

Skicka förfrågan

Produktbeskrivning

Tack vare prestandan och egenskaperna används 1250a 3-poliga tpn 50ka modulhöljebrytare inom ett brett spektrum av applikationer:

1. Industriell kraftdistribution

I fabriker är 1250a 3-poliga tpn 50ka modulhöljebrytare vanligtvis installerade i verkstadsfördelningspaneler och motorkontrollcenter. 1250A 3-polig och tpn 50kA MCCB fungerar som huvud- eller matarbrytare, som ger överbelastnings- och kortslutningsskydd för produktionslinjer, stora motorer och annan industriell utrustning.

2. Kommersiella och offentliga byggnader

1250a 3-poliga 50ka modulhöljebrytare används allmänt i kontorsbyggnader, köpcentrum, hotell, sjukhus och skolor. Vanligtvis använder den inklusive huvuddistributionsmatare, golvpaneler och stora belysningskretsar, vilket säkerställer säker drift av elektriska system i offentliga lokaler.

3. Infrastrukturprojekt

1250a 3-poliga och tpn 50ka modulhöljebrytare används i distributionssystemen för hamnar, flygplatser, järnvägstransit och motorvägar. Deras tillförlitlighet och höga brytkapacitet gör 1250a 50ka-modulhöljebrytare lämpliga för applikationer som kräver en hög nivå av strömkontinuitet och driftsäkerhet.

4. Förnybar energi och datacenter

1250a 3-poliga och tpn 50ka modulhöljebrytare spelar en nyckelroll i solcellsanläggningar och vindkraftsparker, särskilt i kraftuppsamlings- och distributionsstadier. I datacenter används 1250a 3-poliga och tpn 50ka modulhöljesbrytare också i UPS ingångs- och utgångsfördelningspaneler för att ge väsentligt kretsskydd.

5. Distributionssystem för bostäder

I bostadsområden är 1250a 3-poliga och tpn 50ka modulhöljebrytare vanligtvis installerade i huvuddistributionsrum eller byggnadsnivåpaneler. MCCB fungerar som den huvudsakliga inkommande brytaren för byggnader eller som högkapacitets inkommande brytare för enskilda enheter.

1250a 3-polig tpn 50ka modul hölje strömbrytare parameter:

Bedömd ramström	1250
Antal polacker	3-polig; 4-polig
Märkad arbetsström	630A; 700A; 800A; 1000A
Frekvens	50 Hz eller 60 Hz
Service kortslutningsbrytningskapacitet	35kA eller 50kA
Märk arbetsspänning	400 V; 415 V; 660 V; 690 V
Nominell isolationsspänning	800V eller 1000V
Mekanisk livslängd	10 000 gånger
Elektrisk livslängd	2000 gånger
Bågavstånd	≤100 mm

Size

Produktläge	Pole	Dimensionera
Produktläge	Pole	L	L1	L2	W	W1	W2	H	H1
M1-63L	3	136	85	117	78	14	25	89	65
M1-63L	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	3	150	88.5	133.5	92	18	30.5	88.5	62
M1-125L	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	3	165	102	144	107	23	35.5	110	81
M1-250L	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

Funktioner för en 1250a 3polig tpn 50ka modulhölje strömbrytare

1. Skydd mot läckage, kortslutning och överbelastning

1250a 3-poliga tpn 50ka-modulhöljebrytare är designade för att skapa, bära och bryta ström under normala driftsförhållanden. 1250a 3-polig tpn 50ka modulhöljebrytare kan också hantera onormala situationer som överbelastning och kortslutning. När strömmen överskrider det nominella värdet under en viss period, löser MCCB-modulens kretsbrytare ut med en tidsfördröjning för att förhindra överhettningsskador. I fallet med en kortslutning kopplar 1250A 3P 50kA MCCB-modulhöljesbrytaren ur kretsen automatiskt för att skydda kablarna och den anslutna utrustningen. Vissa modeller är utrustade med ett mycket känsligt jordfelsskydd, som ger ett effektivt skydd mot läckage och elektriska stötar. När onormala förhållanden överskrider säkra gränser, bryter MCCB-modulhöljets strömbrytare kretsen för att förhindra skada.

2. Isoleringsfunktion

Kapslingen till en 1250a 3-polig tpn 50ka modulhöljebrytare är gjord av isolerande material, som separerar spänningsförande ledare från jordade metalldelar. Alla interna komponenter är inneslutna i detta gjutna hölje, som bildar en kompakt struktur. När strömmen överskrider det förinställda utlösningsvärdet öppnar en 1250a 3-polig tpn 50ka modulhölje kretsbrytaren automatiskt för att säkerställa både utrustningsskydd och användarsäkerhet genom att isolera den felaktiga delen.

3. Strömbegränsnings- och avbrottsförmåga

1250a 3-poliga tpn 50ka modulhöljebrytare kan säkert bryta felströmmar, inklusive höga kortslutningsströmmar. 1250a 3-polig tpn 50ka modulhöljebrytare kännetecknas av flera nominella brytkapaciteter, såsom den nominella kortslutningsbrytningskapaciteten (Icn), den ultimata kortslutningsbrytningskapaciteten (Icu), servicekortslutningsbrytningskapaciteten (Ics) och korttidsmotståndsström (Icw), som definierar deras förmåga att hantera och rensar felförhållanden.
