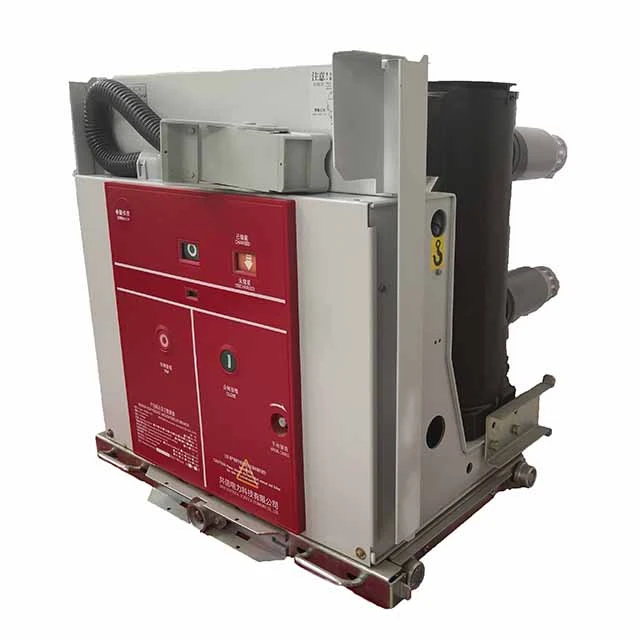

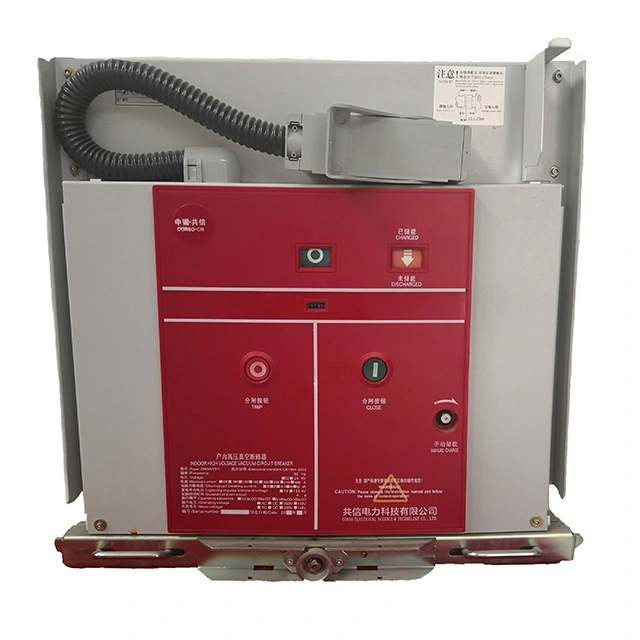

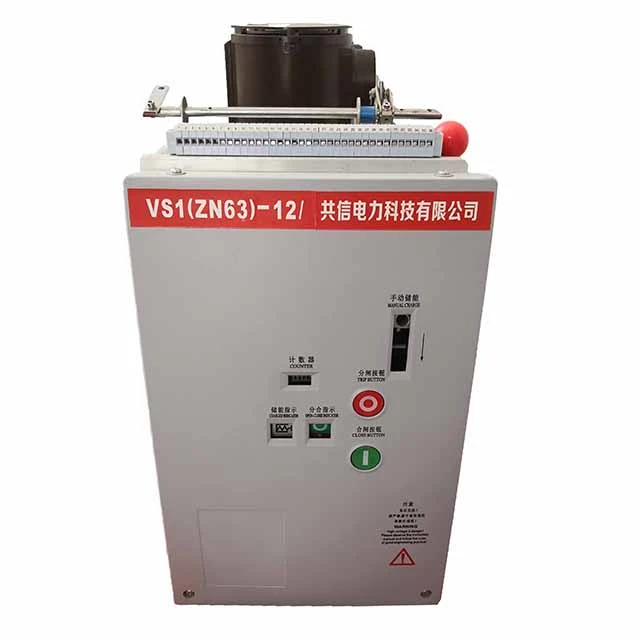

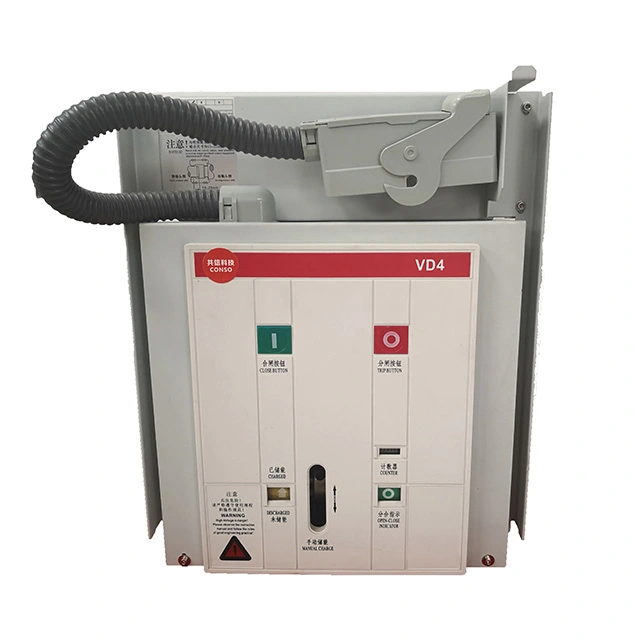

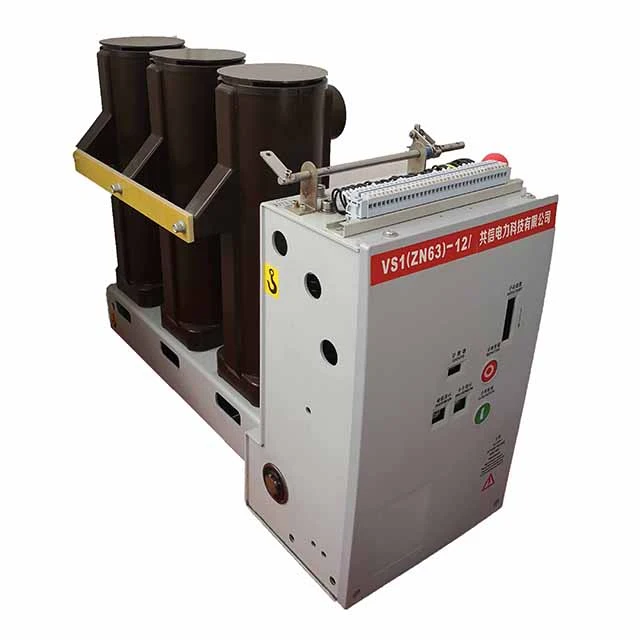

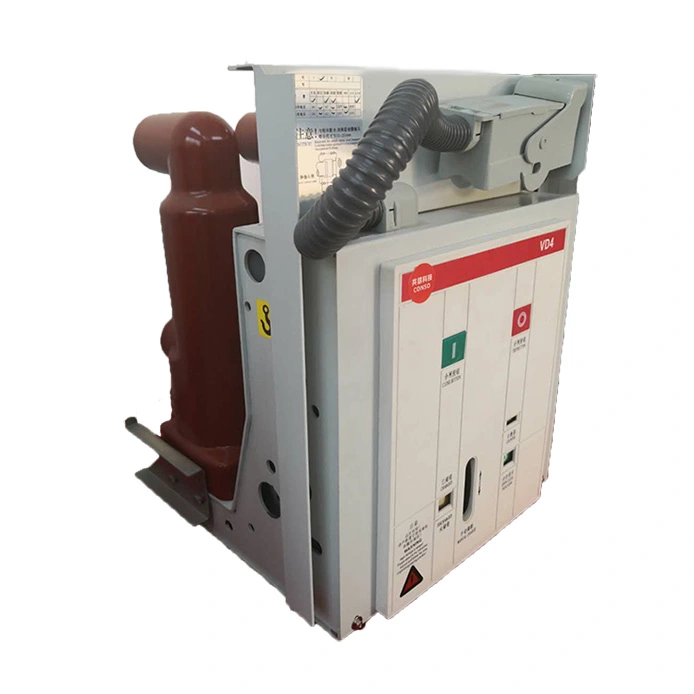

11kv Vcb elektrisk vakuum Ckt brytare

Den 11kv vcb elektriska vakuum ckt-brytaren är designad för användning i 12kV kraftsystem som en skydds- och kontrollenhet för elnätsutrustning samt industri- och gruvkraftanläggningar. Den kan installeras i ställverk som KYN28-, HXGN- och GG-1A-seriens elektriska panel, och den är lämplig för applikationer som kräver frekventa operationer.

Tillgängliga installationstyper för 11kv vcb elektrisk vakuum ckt-brytare inkluderar vagntyp (handkärra), stationär typ, sidomonterad typ och permanentmagnettyp. Beroende på isoleringsstrukturen erbjuds den i standardtyp, isolerad cylindertyp och typ av gjutplast. Kompatibla hjälpenheter för 11kv vcb elektrisk vakuum ckt-brytare inkluderar isoleringstruck, säkringsvagn och spänningstransformatorvagn.

Huvudfunktionen kan visas som nedan:

Struktur: Vakuumbrytaren och den ledande huvudkretsen är inkapslade i epoxiharts, vilket ger utmärkt motstånd mot vibrationer, damm, fukt och föroreningar. Denna design ökar avsevärt tillförlitligheten och förlänger livslängden i tuffa miljöer.

Vakuumbrytare: Ger stark bågsläckande prestanda och avbrottskapacitet, vilket säkerställer hög kortslutningsbrytningskapacitet (upp till 40kA) och stabil elektrisk uthållighet.

Driftsmekanism: Designad som en integrerad enhet med strömbrytarkroppen, kan den flexibelt konfigureras för fast, vagn (vagn) eller sidomonterad installation för att möta kraven för olika ställverkssystem.

Skyddsfunktioner: Integrerat skydd mot överbelastning, kortslutning och underspänning, vilket säkerställer säker och tillförlitlig drift av kraftsystemet.

Mekanisk uthållighet: mer än 10 000 operationer.

Teknisk parameter
