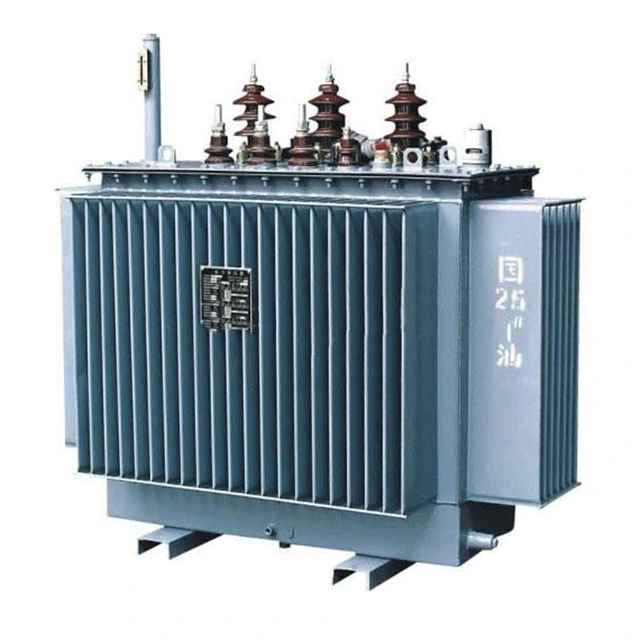

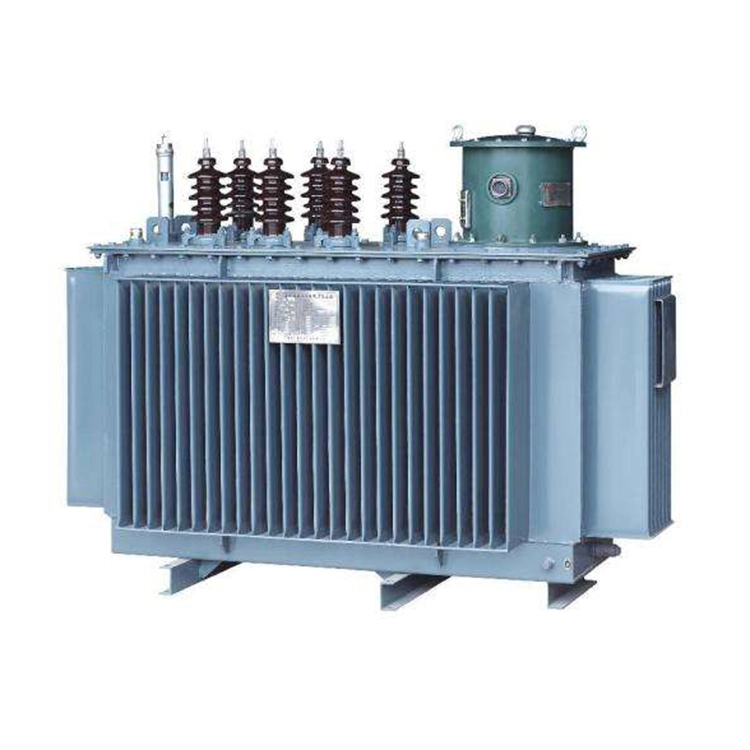

En 10 kv 500kva stavmonterad distributionstransformator är en trefas, oljesänkt transformator för utomhusbruk som installeras direkt på elstolpar för att sänka 10 kV mellanspänning till 400V lågspänning (linje-till-linje) för energidistribution i bostäder, kommersiella och lätta industrier. Den har kompakt design, helt tät tank, låg förlust, lågt ljud och minimalt underhåll, kompatibel med IEC 60076 och GB/T 1094 standarder.
Byggd för hållbarhet och effektivitet, 10 kV 500 kVA stolpmonterad distributionstransformator har en kompakt, utrymmesbesparande design som eliminerar behovet av dedikerade transformatorstationer, vilket avsevärt minskar bygg- och installationskostnaderna. Den helt förseglade korrugerade tankstrukturen förhindrar oljeläckage och fuktinträngning, vilket säkerställer underhållsfri drift och en livslängd på över 20 år under normala förhållanden.
Konstruerad med S11-käma av kiselstål med låg förlust och kopparlindningar med hög ledningsförmåga, kan 10 kV 500 kVA polmonterad distributionstransformator uppnå låga tomgångs- och lastförluster, vilket bidrar till att minska den operativa energiförbrukningen och de långsiktiga kostnaderna för energi. Dess ljudnivå regleras under 55 dB, vilket gör den miljövänlig för bostadsområden.
| Punkt | Specifikation |
| Bedömd kapacitet | 500 kVA |
| Primär spänning | 10 kV (±5 % uttag från kretsen) |
| Sekundär spänning | 0,4 kV (400 V) |
| Fas/Frekvens | 3-fas, 50 Hz |
| Vektorgrupp | Dyn11(standard)/Yyn0 |
| Kylningsmetod | ONAN(Oil Natural Air Natural) |
| Isoleringsnivå | HV:Li75/Ac28;LV:Ac3 |
| No-Load Loss | ≤680 W (S11)/≤580W(S13) |
| Lastförlust (75°℃) | ≤5 150 W(Dyn11) |
| Kortslutningsimpedans | 4 %–4,5 % (standard) |
10 kV 500 kVA stolpmonterad distributionstransformator är designad för direkt installation på betong- eller stålstolpar, vilket sparar markutrymme. Dess optimerade kompakta konfiguration och minskade vikt förenklar transport och installation på plats, vilket avsevärt minskar anläggnings- och byggkostnaderna för distributionsprojekt. Designen är konstruerad för att motstå de mekaniska påfrestningarna från stolpmontering, vilket säkerställer långsiktig säkerhet även under vind- och vibrationsbelastningar.
Utrustad med lågförlustkärnteknik i S11-serien ger 10 kV 500 kVA stolpmonterad distributionstransformator 10–20 % lägre tomgångs- och lastförluster jämfört med konventionella modeller. Genom att använda kallvalsade spannmålsorienterade kiselstålkärnor och precisionslindade kopparlindningar, minimerar det energislöseri under både hel- och dellastdrift. Detta resulterar i minskade driftskostnader, lägre koldioxidutsläpp och förbättrad total effektivitet.
Den helt förseglade, svetsade tankdesignen förhindrar oljeläckage, inträngning av fukt och förorening från damm eller skräp. Dessa eliminerar behovet av rutinunderhåll, vilket säkerställer konsekvent prestanda och en livslängd på över 20 år under normala driftsförhållanden. Den korrugerade lagringstanken fungerar också som ett integrerat kylsystem, som effektivt kan avleda värme och ge en helt tät miljö för transformatoroljan.
Den 10 kV 500 kVA polmonterade distributionstransformatorn är byggd med hög mekanisk kortslutningshållfasthet och är designad för att motstå felströmmar utan deformation eller fel. Dess lågljudsdesign, kontrollerad under 55 dB, säkerställer minimal miljöpåverkan i bostads- och stadsområden. Utmärkt termisk stabilitet och ett brett driftstemperaturområde (-25°C till +40°C) gör den lämplig för olika utomhusförhållanden, inklusive hög luftfuktighet, kraftigt regn och extrema temperaturfluktuationer.
1. Stads- och landsbygdsdistributionsnätverk.
2. Bostadsområden, kommersiella distrikt, små fabriker.
3. Förnybara energisystem.
